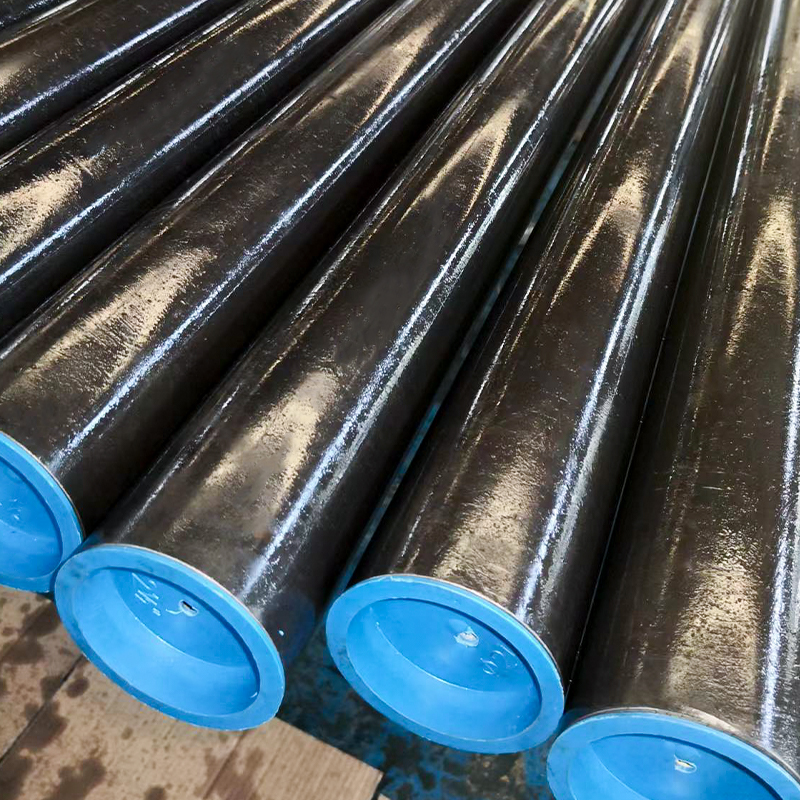

Hydraulisylinteriputket – ASTM A513 ST52 Cold Drawn Welded (CDW) on suunniteltu tarjoamaan tasapainon korkean tarkkuuden, luotettavuuden ja kustannustehokkuuden välillä. Nämä putket valmistetaan sähkövastuksen hitsauksella (ERW) ja sen jälkeen kylmävedetyllä tuurnan päällä (DOM), ja ne saavuttavat erinomaisen mittatarkkuuden, sileät sisäpinnat ja erinomaisen suoruuden.
Nämä putket on kehitetty erityisesti hionta- tai hieronta- ja telakiillotusprosesseihin. Nämä putket tarjoavat ihanteellisen porauksen hydraulisissa ja pneumaattisissa sylinterisovelluksissa sellaisilla aloilla kuin rakentaminen, maatalous, autoteollisuus ja materiaalinkäsittely.
Tyypilliset teräslaadut
·ASTM A513 Type 5 (Drawn Over Mandrel, DOM)
·ST52 / E355 vastaava
·SAE 1020, SAE 1026 (valinnaiset laatuluokat)
·E235 (kevyisiin sovelluksiin)
Yleiset koot (ulk. × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Huomautus: Sekä metrisiä että imperial-DOM-putkikokoja on saatavilla pyynnöstä.
Tekniset tiedot
· Vakio: ASTM A513, tyyppi 5 (CDW/DOM-letku)
· Teräslaatu: ST52 / SAE 1026
· Kunto: Kylmävedetty, normalisoitu
· Suoruus: ≤ 0,5:1000
· Toleranssit: OD & WT ASTM A513 standardin mukaan
· Pintakäsittely (toimitetaan): ID Ra ≤ 2,5 μm
· Pinnan viimeistely (hiontauksen/SRB:n jälkeen): ID Ra ≤ 0,4 μm
Valmistusprosessi
1. Kuumavalssattu teräsnauha → tarkkuushalkaisu
2. Sähkövastushitsaus (ERW) → emoputken muodostuminen
3. Lämpökäsittely / normalisointi → poistaa jännityksiä ja parantaa hitsin eheyttä
4. Kylmäveto karaan (DOM) → varmistaa tarkan OD/ID:n, paremman lujuuden
5. Leikkaus ja oikaisu → saavuttaa erinomaisen pituustarkkuuden ja suoruuden
6. Lopputarkastus → mittatarkastukset, hitsaussauman laadun testaus, pinnan arviointi
Tärkeimmät ominaisuudet ja edut
· Kustannustehokas vaihtoehto saumattomille ASTM A519 -putkille
·Erinomainen suoruus ja mittatarkkuus
· Korkea hitsisauman laatu DOM-normalisointiprosessin ansiosta
· Täydellisesti valmistettu hiontaan tai SRB-viimeistelyyn
· Toimitetaan metrisissä ja brittiläisissä koossa maailmanlaajuisen yhteensopivuuden takaamiseksi
Sovellukset
·Hydraulisylinterit rakennuskoneisiin
·Maatalouskoneiden hydraulijärjestelmät
·Teollisuusautomaatio ja robotiikka
· Materiaalinkäsittely- ja nostolaitteet
·Pneumaattiset sylinterit
