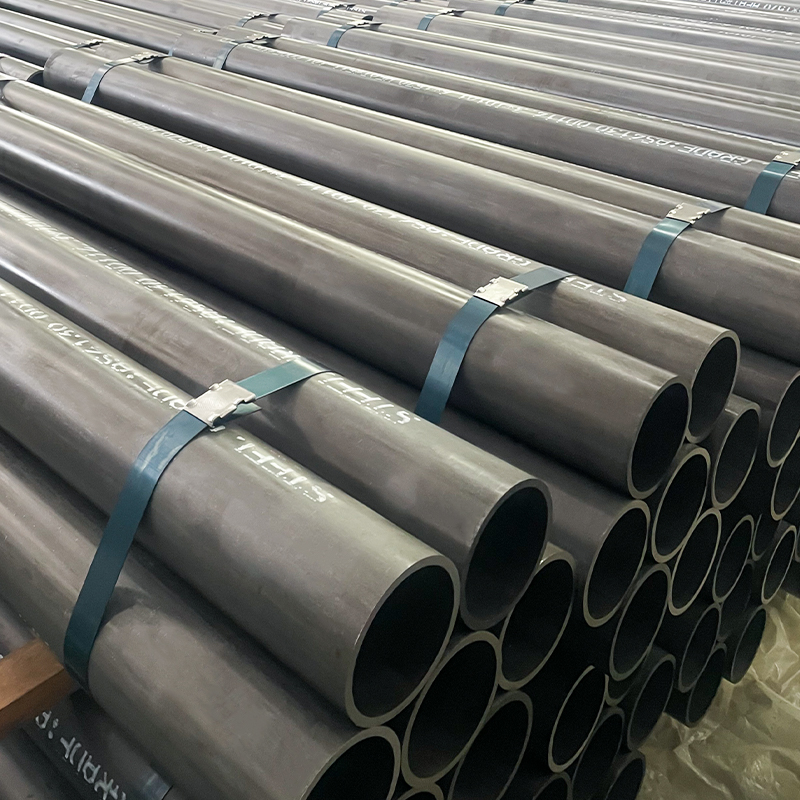

Kylmävedetty saumaton teräsputki (CDS) DIN 2393 ASTM A519, luokka ST37-2 ST52.3

Kylmävedetty saumaton teräsputki (CDS) - DIN 2393 & ASTM A519 (luokat ST37-2, ST44-2, ST52.3, 1018, 1020, 1026, 27SiMn, 20MnV6)

Kysy nyt

Yleiskatsaus

DIN 2393- ja ASTM A519 -standardien mukaisesti valmistetut kylmävedetyt saumattomat teräsputket (CDS) tarjoavat poikkeuksellisen tarkkuuden vaativiin sovelluksiin. Näissä putkissa on tiukat mittatoleranssit, parannettu mekaaninen lujuus ja erinomainen pintakäsittely. Saatavana luokissa ST37-2, ST44-2, ST52.3, 1018, 1020, 1026, 27SiMn ja 20MnV6, ne tarjoavat vähähiilisen ja niukkaseosteisen vaihtoehdon, jotka tasapainottavat kestävyyden, työstettävyyden ja kustannustehokkuuden. Ihanteellinen auto-, konepaja-, hydrauli- ja energiasektorille.

Valmistusprosessi

Kylmävedettyjen saumattomien teräsputkien tuotantoon liittyy tarkka kylmävetomenetelmä optimaalisen tarkkuuden ja suorituskyvyn saavuttamiseksi. Keskeisiä vaiheita ovat:

1. Kuumavalssaus: Aloita lävistämällä lämmitetyt aihiot, jolloin muodostuu saumaton ontto kuori, joka luo pohjan jatkokäsittelyä varten.
2. Kylmäpiirustus: Vedä kuori muotin läpi ja karan yli ympäristön lämpötilassa, mikä pienentää mittoja ja parantaa samalla tarkkuutta ja viimeistelyä.
3. Lämpökäsittely: Käytä normalisointia, hehkutusta tai jännityksenpoistoa vaadittujen olosuhteiden perusteella ominaisuuksien tarkentamiseksi ja tasaisuuden varmistamiseksi.
4. Pinnan viimeistely: Kiillotus tai pinnoite parantaa sileyttä, ulkonäköä ja suojaa korroosiolta.
5. Laadun testaus: Suorita perusteelliset mitat, mekaniikka ja DIN 2393:n ja ASTM A519:n noudattaminen.

Tämä prosessi tuottaa putkia, joilla on suurempi lujuus, tarkkoja toleransseja ja hienostuneita mikrorakenteita verrattuna kuumaviimeistelyihin vaihtoehtoihin.

Materiaaliluokat

Saatavilla olevat laatuluokat vastaavat erilaisiin tarpeisiin, ja alla on eritelty ominaisuuksia vertailua varten:
Kemiallisen koostumuksen vertailu (enintään %, ellei toisin mainita)

Arvosana	Hiili (C)	Pii (Si)	Mangaani (Mn)	Fosfori (P)	rikki (S)	Vanadiini (V)
ST37-2	0.17	0.50	0,50 (min)	0.025	0.025	-
ST44-2	0.21	0.50	0,50 (min)	0.040	0.040	-
ST52.3	0.22	0.55	1,60 (min)	0.040	0.040	-
1018	0,15–0,20	-	0,60–0,90	0.040	0.050	-
1020	0,18–0,23	-	0,30–0,60	0.040	0.050	-
1026	0,22–0,28	-	0,60–0,90	0.040	0.050	-
27SiMn	0,24–0,32	1.10–1.40	1.10–1.40	0.035	0.035	-
20MnV6	0,16–0,22	0,10–0,50	1.30–1.70	0.035	0.040	0,08–0,15

Huomautus: ASTM A519 -laatujen (1018, 1020, 1026) pii on usein määrittelemätön, ellei se ole seostettu. Lisäelementit 27SiMn:ssä (esim. Cr, Ni, Cu ≤0,30 % kukin) on jätetty pois yksinkertaisuuden vuoksi.

Mekaanisten ominaisuuksien vertailu

Arvosana	Vetolujuus (N/mm²)	myötölujuus (N/mm², min)	Venymä (%, min)	Kunto
ST37-2	440–570	255	21	Normalisoitu (NBK)
ST44-2	540-650	275	20	Normalisoitu (NBK)
ST52.3	600-750	355	22	Normalisoitu (NBK)
1018	440-480	370	15	Kylmäpiirretty
1020	420–460	350	15	Kylmäpiirretty
1026	490-530	415	12	Kylmäpiirretty
27SiMn	≥ 980	≥835	12	Karkaistu ja karkaistu
20MnV6	≥ 600	≥ 430	19	As-Rolled (AR)

Huomautus: 27SiMnin ominaisuudet heijastavat sammutettuja ja karkaistuja tiloja korkean lujuuden käyttöön; 20MnV6-arvot ovat standardin EN 10297-1 mukaisia valssattuja arvoja.

Arvosanan kuvaukset

· ST37-2 (DIN 2393): Vähähiilinen teräs, jolla on erinomainen hitsattavuus ja muovattavuus rakennekäyttöön.
· ST44-2 (DIN 2393): Keskihiilinen vaihtoehto, jolla on korkea lujuus ja luotettava hitsattavuus kohtalaisen kuormituksen skenaarioissa.
· ST52.3 (DIN 2393): Vähäseostettu korkealujuus teräs kestäviin ja vaativiin sovelluksiin.
· 1018 (ASTM A519): Vähähiilinen laatu, joka tarjoaa vankan työstettävyyden ja kohtuullisen lujuuden jokapäiväisiin tarpeisiin.
· 1020 (ASTM A519): Erinomainen työstettävyys ja hitsattavuus, täydellinen hiiletykseen ja pintakarkaisuun.
· 1026 (ASTM A519): Korkeahiilinen teräs parannetulla sitkeydellä kestäville mekaanisille osille.
· 27SiMn (GB/T 3077): Seosteräs erinomaisella lujuudella jälkikarkaisulla, ihanteellinen hydraulisiin ja kulutusta kestäviin komponentteihin.
· 20MnV6 (EN 10297-1): Vanadiinilla seostettu vähähiilinen teräs muovattaviin, vahvoihin teknisiin sovelluksiin, kuten autojen hydrauliikkaan.

Tekniset tiedot

Standardit: DIN 2393 (tarkkuushitsatut putket), ASTM A519 (saumattomat mekaaniset letkut), GB/T 3077 (27SiMn), EN 10297-1 (20MnV6)
Kokoalue:
·Ulkohalkaisija (OD): 6 mm - 325 mm
·Seinän paksuus (WT): 1 mm - 35 mm
·Pituus: satunnainen (10–12 000 mm) tai räätälöity
Toleranssit:
DIN 2393:
· Ulkohalkaisija (20–30 mm): ±0,08 mm
· Ulkohalkaisija (32–40 mm): ±0,15 mm
·OD (42–55 mm): ±0,20 mm
·Seinän paksuus: ±7,5 %
ASTM A519:
·OD (jopa 0,499 tuumaa): ±0,004 tuumaa
·OD (0,500–1,699 tuumaa): ±0,005 tuumaa
·Seinän paksuus: ±7,5 % to ±10% (depending on size)

Toimitusehdot:
· Kylmäviimeistely (kova) - BK
· Kylmäviimeistely (pehmeä) - BKW
· Stressiä lievitetty - BKS
· Hehkutettu - GBK
· Normalisoitu - NBK
· Karkaistu ja karkaistu - Q T
· Pintaolosuhteet: Kiillotettu, kirkas, metallinen tai pinnoitettu (esim. galvanoitu, sinkitty tai korroosionestoöljy)

Tärkeimmät edut

· Korkea tarkkuus: Tiukat toleranssit takaavat täydellisen istuvuuden tarkkuustekniikassa.
· Ylivoimainen vahvuus: Kylmäveto parantaa kriittisten kuormien myötö- ja vetolujuusarvoja.
· Erinomainen pintakäsittely: Saumaton sileys vähentää koneistusta ja parantaa ulkonäköä.
· Parannettu työstettävyys: Tasainen mikrorakenne tehokkaaseen käsittelyyn.
· Monipuolisuus: Räätälöidyt vaihtoehdot kooissa, laatuluokissa ja hoidoissa erilaisiin tarpeisiin.
· Korroosionkestävyys: Pinnoitteet pidentävät käyttöikää haastavissa ympäristöissä.

Sovellukset

Kylmävedetyt saumattomat teräsputket näissä laatuluokissa palvelevat useita toimialoja:
· Autot: Akselit, iskunvaimentimet, nokka-akselit ja turvahäkit.
· Konetekniikka: Hydraulisylinterit, rungot ja tarkkuusosat.
· Rakenne: Tuet, pylväät ja nosturielementit.
· Energia: Pumpun komponentit, laakerit ja turbiinin osat.
· Hydrauliikka ja pneumatiikka: Akselit, sylinterit ja nestejärjestelmät.
· Yleinen valmistus: Telat, välilevyt ja teleskooppituet.

Laadunvarmistus

· Valmistettu standardien DIN 2393, ASTM A519, GB/T 3077 ja EN 10297-1 mukaisesti.

· Sisältää DIN EN 10204 3.1 -sertifikaatit, jotka vahvistavat koostumuksen, ominaisuudet ja tarkkuuden.

· Rikkomaton testaus (NDT) ja pintatarkastukset takaavat suorituskyvyn.

Miksi valita CDS-putkimme?

· Räätälöidyt ratkaisut: Räätälöidyt mitat, pituudet ja käsittelyt projekteillesi.
· Globaalien standardien noudattaminen: Täyttää standardit DIN 2393, ASTM A519 ja paljon muuta.
· Luotettava toimitusketju: Varastossa olevat vakiokoot (0,250"–10 000" OD, 0,035" - 1,500" WT) mukautetuilla ominaisuuksilla.
· Asiantuntijatuki: Ohjeita luokan valintaan ja tekniset tiedot optimaalisen tuloksen saavuttamiseksi.

Ota yhteyttä hongli-jy@126.com tai käy osoitteessa hltube.com saadaksesi tarjouksia. Tehosta projektejasi tarkasti suunnitelluilla kylmävedetyillä saumattomilla teräsputkilla.
