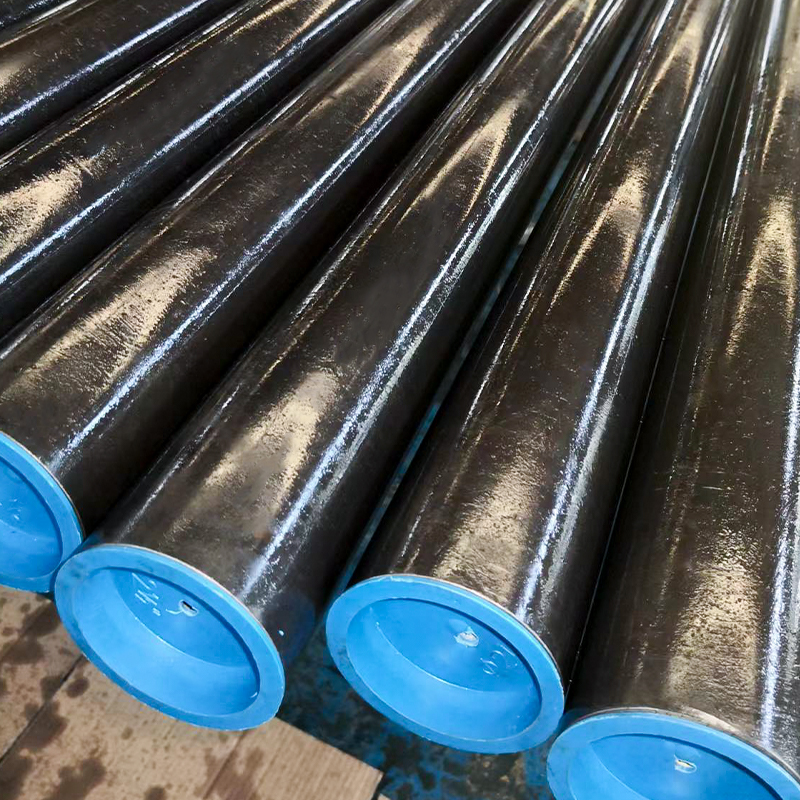

Hydraulisylinteriputket ASTM A519 valmistetaan tarkasti kylmävedetyistä saumattomista (CDS) teräsputkista, mikä takaa erinomaisen mekaanisen lujuuden, mittatarkkuuden ja sileät sisäpinnat. Nämä putket on valmistettu luokissa ST52, 27SiMn ja 20MnV6. Nämä putket on kehitetty erityisesti hydrauliikkaan, korkeapaineistukseen, uudelleenkoneistettavuuteen ja uudelleenkäsittelyyn. Hitsattuihin putkiin verrattuna saumattomat putket (ASTM A519) tarjoavat suuremman lujuuden, paremman väsymiskestävyyden ja pidemmän käyttöiän – joten ne ovat ensimmäinen valinta raskaisiin hydraulisovelluksiin.
Tärkeimmät ominaisuudet
· Vakio: ASTM A519
· Teräslaadut: ST52, 27SiMn, 20MnV6
· Prosessi: Kylmävedetty saumaton (CDS)
· Suunniteltu hiontaan tai SRB-viimeistelyyn
· Erinomainen suoruus ja pyöreys
· Korkea mekaaninen lujuus korkeapainejärjestelmille
Tekniset tiedot
| Parametri | Erittely |
| Vakio | ASTM A519 |
| Teräslaadut | ST52, 27SiMn, 20MnV6 |
| Ulkohalkaisija (OD) | Ø30 – Ø500 mm (muokatut koot pyynnöstä) |
| Seinän paksuus (WT) | 2-50 mm |
| Pituus | Jopa 12 m, saatavana mittatilaustyönä |
| Toleranssit | H9 – H11 (pyynnöstä) |
| Pinnan kunto | Piirretty / valmis hiontaan tai SRB |
Valmistusprosessi
1. Saumaton putkien valmistus aihiosta (lävistys ja kuumavalssaus)
2. Kylmäveto parantaa mittoja, pintakäsittelyä ja lujuutta
3. Lämpökäsittely (normalisoitu, sammutettu ja karkaistu tarvittaessa)
4. Oikaisu takaa erinomaisen lineaarisen tarkkuuden
5. Sisä- ja pintalaadun ainetta rikkomaton testaus (NDT).
6. Valinnainen hionta tai SRB peilimäiseen ID-viimeistelyyn
Tyypilliset teräslaadut selitetty
·ST52 – Erinomainen sitkeys, hitsattavuus ja koneistettavuus
· 27SiMn – Suuri lujuus, hyvä iskunkestävyys, käytetään usein raskaissa sylintereissä
·20MnV6 – Mikroseostettu teräs, johon on lisätty vanadiinia lujuuden ja kulutuskestävyyden takaamiseksi
Yleiset koot (varasto ja tuotanto)
·Ø50 x 5 mm
·Ø63,5 x 7,1 mm
·Ø80 x 8 mm
·Ø100 x 10 mm
·Ø125 x 12,5 mm
·Ø160 x 15 mm
·Ø200 x 20 mm
(Muokatut mitat saatavilla pyynnöstä)
Sovellukset
Hydraulisylinterit:
· Rakennuskoneet (kaivukoneet, kuormaajat, nosturit)
·Maatalouskoneet (traktorit, harvesterit, metsäkoneet)
· Kaivoskoneet (porauslaitteet, kuljetusjärjestelmät)
·Teolliset hydraulipuristimet
· Raskaat nosto- ja materiaalinkäsittelyjärjestelmät
Edut
· Korkeapaineen kestävyys
·Pitkä käyttöikä vaikeissa olosuhteissa
·Erinomainen työstettävyys sylinterien valmistukseen
· Ylivoimainen suoruus männän liikkeelle
· Yhteensopiva hionta- ja SRB-viimeistelyprosessien kanssa
