Hiottu ja SRB-putki – ASTM A513 ST52 / SAE 1026, hitsattu (CDW), peilin ID-viimeistely hydraulisylinterin tynnyreille

ASTM A513 kylmävedetyt hitsatut (CDW) hiotut ja SRB-putket ovat tarkkoja-

Kysy nyt

Näissä putkissa yhdistyvät hitsattujen putkien kustannustehokkuus ja erittäin tarkka viimeistely, mikä tarjoaa:

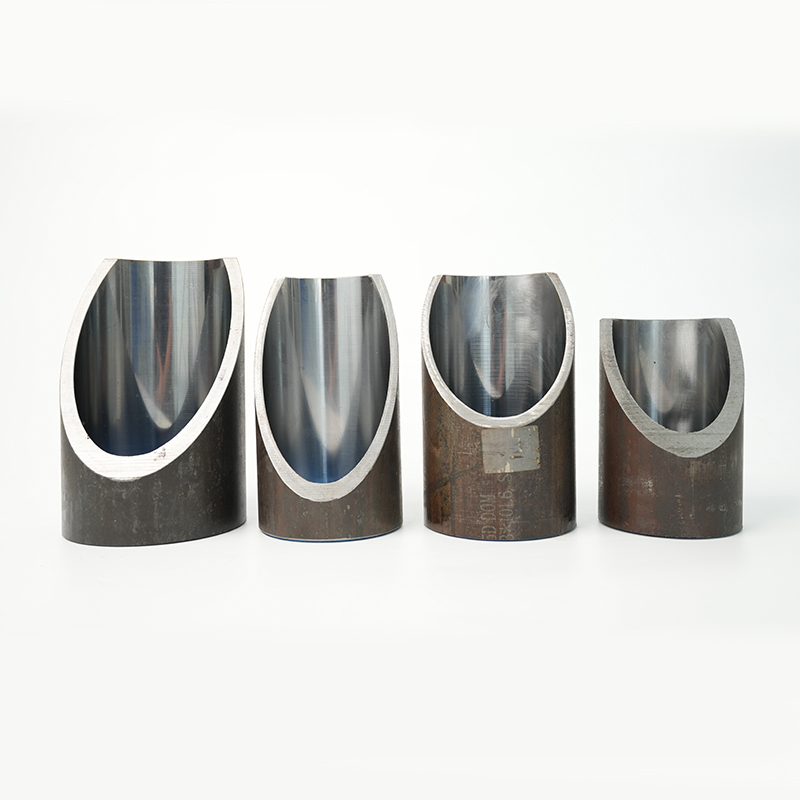

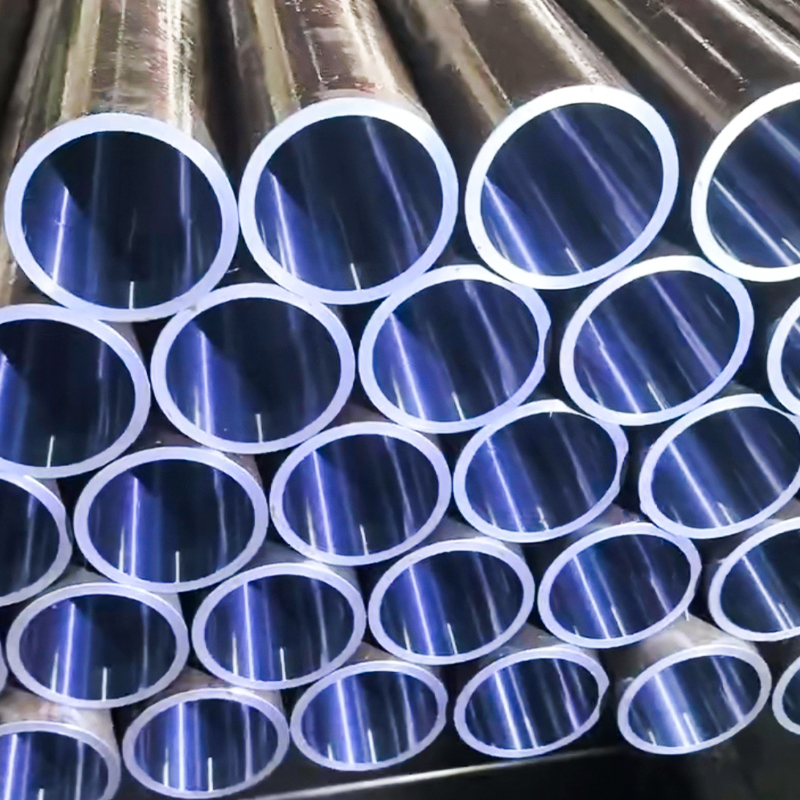

· Peilimäinen sisäreikä (Ra ≤ 0,4 μm hiotussa, Ra ≤ 0,2 μm SRB:ssä)
· Tiukat mittatoleranssit (H8)
·Erinomainen suoruus takaa luotettavan männän liikkeen

Ihanteellinen keskipaineisiin hydraulisylintereihin, teollisuuskoneisiin, autoihin ja maataloussovelluksiin, joissa vaaditaan korkealaatuista porauksen viimeistelyä, mutta saumattomia putkia ei tarvita.

Tyypilliset teräslaadut

·ST52 (ASTM A513 Type 5 DOM -vastaava)
·SAE 1026 (hiiliteräksinen DOM-putki)
·Valinnainen: 1020 tai 1025 mekaanisista vaatimuksista riippuen

Yleiset koot (UL × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Mukautetut metriset ja brittiläiset koot saatavilla pyynnöstä.

Tekniset tiedot

· Vakio: ASTM A513, tyypin 5 DOM-letku, hitsattu (CDW)
· Kunto: Kylmävedetty hiottu / SRB
·ID-toleranssi: H8 (tai tiukempi pyynnöstä)
· Pintakäsittely: Ra ≤ 0,4 μm (hiottu) / Ra ≤ 0,2 μm (SRB)
· Suoruus: ≤ 0,3 mm/m
·Pyöreys: ≤ 0,03 mm

Valmistusprosessi

1. Hitsattujen putkien tuotanto – ERW korkealaatuisesta nauhateräksestä
2. Kylmäveto karaan (DOM) – parantaa mittatarkkuutta ja mekaanisia ominaisuuksia
3. Lämpökäsittely / normalisointi – parantaa hitsin eheyttä
4. Hoonaaminen – tarkka hiomaviimeistely, kun Ra ≤ 0,4 μm
5. Skiving & Roller Burnishing (SRB) – valinnainen peilin sisäpinnan viimeistely Ra ≤ 0,2 μm
6. Tarkastus – mitta-, suoruus-, pyöreys- ja pinnankarheustarkistukset

Tärkeimmät ominaisuudet ja edut

· Kustannustehokas vaihtoehto saumattomille putkille keskipaineisiin sylintereihin
· Korkean tarkkuuden H8-toleranssit takaavat luotettavan asennuksen
· Peilimäinen reiän viimeistely pidentää tiivisteen ja männän käyttöikää
· Saatavana hiottuina tai SRB-viimeistelyinä
· Toimitetaan metriset ja brittiläiset koot

Sovellukset

·Hydraulisylinterit rakennus- ja maatalouskoneisiin
· Pneumaattiset sylinteritynnyrit
· Materiaalinkäsittely- ja nostolaitteet
·Teolliset hydraulipuristimet
·Autojen ja liikkuvien koneiden hydraulijärjestelmät
