Yleiskatsaus

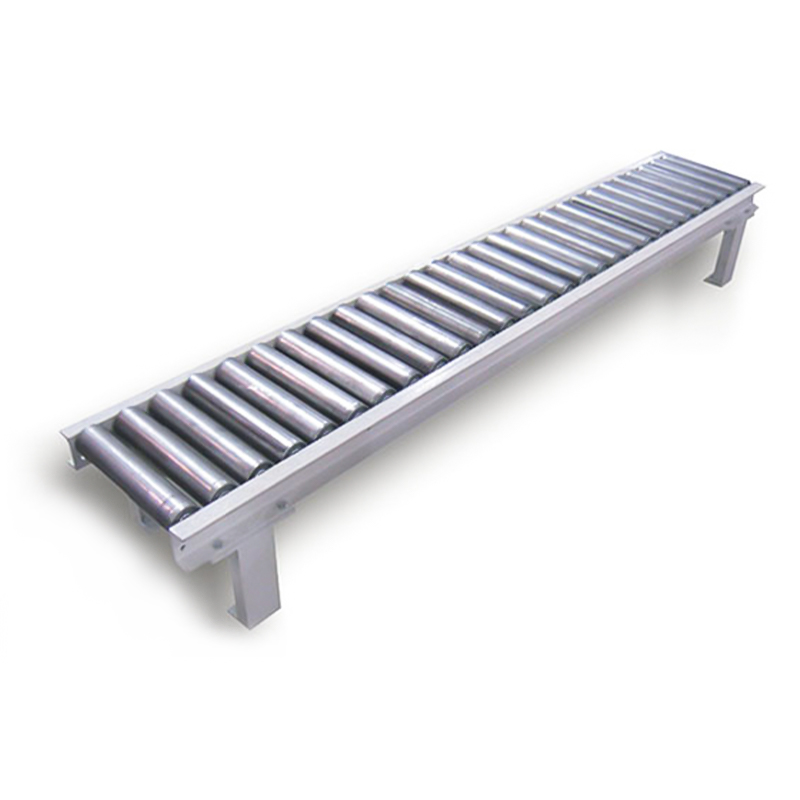

Virtaviivaista logistiikkatoimintojasi vaivattomasti ASTM A513 Grade 1010 Precision Gravity Conveyor Roller Tubing -putkellamme. Saatavana koot 1,181–4,500 tuumaa (Ø30–114,3 mm) ulkohalkaisijalla (OD) ja 0,039–0,120 tuumaa (1–3 mm) seinämänpaksuudella (WT), mukaan lukien alan standardi 2 tuumaa x 0,065 tuumaa (Ø50,8 x 1,65 mm) ja kevyt kokoa kuten 1,65 mm. Nämä 0,059 tuuman (Ø44,5 x 1,5 mm) ERW-teräsputket tarjoavat kustannustehokkaan lujuuden, tarkkuuden ja tasaisen pyörimisen logistiikan, varastoinnin ja pakkaamisen painovoimakuljettimen rullille. Suunniteltu kevyeen ja keskiraskaaseen materiaalinkäsittelyyn, ne takaavat vaivattoman materiaalivirran ja minimaalisen toissijaisen käytön rakenneosissa. Yhteensopiva standardien, kuten EN 10305-3 ja DIN 2394 kanssa, letkumme täydentää monenlaisia painovoimakuljetinjärjestelmiä.

Miksi valita painovoimakuljettimen rullaletkumme?

· Kustannustehokas vahvuus: Grade 1010 tarjoaa myötölujuuden ~310 N/mm², mikä on ihanteellinen kevyille painovoimakuljetinteloille.
· Tiukat toleranssit: Tarkat mitat (esim. 2 tuumaa/Ø50,8 mm OD ±0,005 tuumaa, 0,065 tuumaa/1,65 mm WT ±10 %) varmistavat saumattoman telan kokoonpanon ja tasaisen pyörimisen.
· Matalakitkainen pinta: Puhtaat, tasaiset pinnat minimoivat kitkaa ja lisäävät painovoimatelan suorituskykyä ja pitkäikäisyyttä.
·Kevyt muotoilu: Vähähiilinen teräs tukee pieniä ja keskisuuria kuormia ei-koneistoisissa kuljetinjärjestelmissä.
· Maailmanlaajuiset standardikoot: Koot, kuten 2 x 0,065 tuumaa (Ø50,8 x 1,65 mm), 1,75 x 0,059 tuumaa (Ø44,5 x 1,5 mm) ja 2,25 x 0,079 tuumaa (Ø57,2 x 2 mm), täyttävät maailmanlaajuiset painovoimakuljettimen tarpeet.
· Taloudellinen ratkaisu: Grade 1010 tarjoaa luotettavan suorituskyvyn kilpailukykyisin kustannuksin painovoimateloille.

Yleiset teräslaadut painovoimakuljetinteloille

ASTM A513 Grade 1010 -putkiamme täydentävät muut painovoima- ja niihin liittyvät kuljetinsovelluksiin käytettävät laadut:

·ASTM A513 1010: Vähähiilinen teräs (myötölujuus: ~310 N/mm², vetolujuus: ~379 N/mm²) kevyille painovoimateloille varastoissa (esim. 2 in x 0,065 in / Ø50,8 x 1,65 mm).
·ASTM A513 1008: Erittäin vähähiilinen teräs (myötölujuus: ~275 N/mm², vetolujuus: ~340 N/mm²) kustannustehokkaille, kevyille painovoimateloille (esim. 1,5 x 0,059 tuumaa / Ø38,0 x 1,5 mm).
·ASTM A513 1015: Tasapainotettu lujuus (myötölujuus: ~345 N/mm², vetolujuus: ~414 N/mm²) logistiikan keskiraskaalle painovoimateloille (esim. 1,9 x 0,059 tuumaa / Ø48,3 x 1,5 mm).
·ASTM A513 1018: Kohtalainen lujuus (myötölujuus: ~370 N/mm², vetolujuus: ~440 N/mm²) keskiraskaalle painovoimateloille (esim. 1,75 x 0,059 tuumaa / Ø44,5 x 1,5 mm).
·ASTM A513 1020: Suurempi lujuus (myötölujuus: ~379 N/mm², vetolujuus: ~448 N/mm²) keskiraskaalle telalle (esim. 2,25 tuumaa x 0,079 tuumaa / Ø57,2 x 2 mm).
·ASTM A513 1026: Suuri lujuus (myötölujuus: ~448 N/mm², vetolujuus: ~517 N/mm²) raskaampiin kuljetinsovelluksiin (esim. 4 tuumaa x 0,120 tuumaa / Ø101,6 x 3 mm; katso raskaiden putkien valikoimamme).
·E220 (EN 10305-3): Erittäin vähähiilinen teräs (myötölujuus: 220 N/mm², vetolujuus: 330–470 N/mm²) kevyille painovoimateloille (esim. 1,969 tuumaa x 0,059 tuumaa / Ø50 x 1,5 mm).
·E235 (EN 10305-3): Vähähiilinen teräs (myötölujuus: 235 N/mm², vetolujuus: 340–480 N/mm²), vastaa standardia DIN 2394 ST37.2, keskiraskaalle telalle (esim. 2,374 tuumaa x 0,079 tuumaa / Ø60,3 x 2 mm).
·E275 (EN 10305-3): Kohtalainen lujuus (myötölujuus: 275 N/mm², vetolujuus: 410–550 N/mm²) keskiraskaalle painovoimateloille (esim. 3 tuumaa x 0,083 tuumaa / Ø76,2 x 2,1 mm).
·ASTM A500 Grade B: Rakenneteräs (myötölujuus: ~317 N/mm², vetolujuus: ~400 N/mm²) raskaammille rullille (esim. 4,5 x 0,120 tuumaa / Ø114,3 x 3 mm; katso raskaan käytön putkistomme).
·AISI 304 (EN 1.4301): Ruostumaton teräs korroosionkestäville painovoimateloille hygieenisissa ympäristöissä (esim. 2 x 0,059 tuumaa / Ø50,8 x 1,5 mm).

Nämä laatulajit varmistavat painovoimakuljettimien monipuolisuuden, ja raskaampia laatuja on saatavana moottorikäyttöisiin järjestelmiin (esim. DIN 2394 ST37.2, EN 10305-3 E355).

Valmistusprosessi

ASTM A513 Grade 1010 -painovoimakuljettimen rullaletkumme on suunniteltu tarkkuuteen ja luotettavuuteen:

1. Sähkövastushitsaus (ERW): Teräsnauhat hitsataan ja kylmämuovataan tarkkojen mittojen saavuttamiseksi (esim. 2 x 0,065 tuumaa / Ø50,8 x 1,65 mm), mikä varmistaa korkealaatuisen ERW-teräsputken.
2. Kylmämuovaus: Parantaa mittatarkkuutta ja pinnan laatua tasaisen pyörimisen takaamiseksi painovoimateloissa.
3. Lämpökäsittely: Hitsaus- tai normalisoidut olosuhteet optimoivat mekaaniset ominaisuudet kevyen materiaalin käsittelyyn.
4. Pinnan viimeistely: Sileät, puhtaat pinnat, usein öljytyt tai fosfatoidut, varmistavat korroosionkestävyyden ja alhaisen kitkan suorituskyvyn.
5. Laadun testaus: Mittatarkistukset, vetokokeet ja rikkomattomat testit (esim. pyörrevirta) varmistavat ASTM A513 -standardien noudattamisen.

Tämä prosessi tuottaa tarkkuushitsattuja putkia, jotka on optimoitu painovoimakuljettimen rullan suorituskykyyn.

Materiaalitiedot

Arvosana: ASTM A513 Grade 1010, vaihtoehdot 1008, 1015, 1018, 1020, 1026, EN 10305-3 E220, E235, E275, AISI 304
Kemiallinen koostumus (luokka 1010, enintään %, ellei toisin mainita):
·Hiili (C): 0,08–0,13
· Mangaani (Mn): 0,30–0,60
· Fosfori (P): 0,035
· Rikki (S): 0,035
Mekaaniset ominaisuudet (luokka 1010, hitsattu):
·Myötön lujuus: ~310 N/mm²
· Vetolujuus: ~379 N/mm²
·Pidentymä: 15 % (min)

Kokoalue:

Ulkohalkaisija (OD): 1,181–4,500 tuumaa (Ø30–114,3 mm)
Seinän paksuus (WT): 0,039–0,120 tuumaa (1–3 mm)
Pituus: Satunnainen (3,3–40 jalkaa / 1 000–12 000 mm) tai räätälöity
Yleiset koot painovoimakuljettimen rullille (OD x WT):
·1,5 x 0,059 tuumaa (Ø38,0 x 1,5 mm, kevyet painovoimarullat)
·1,75 x 0,059 tuumaa (Ø44,5 x 1,5 mm, kevyet painovoimarullat)
·1,9 x 0,059 tuumaa (Ø48,3 x 1,5 mm, vakiopainotelat)
·2,0 x 0,065 tuumaa (Ø50,8 x 1,65 mm, vakiopainotelat)
·2,25 x 0,079 tuumaa (Ø57,2 x 2 mm, keskiraskaat painovoimarullat)
·2,374 x 0,079 tuumaa (Ø60,3 x 2 mm, keskiraskaat painovoimarullat)
·2,5 x 0,079 tuumaa (Ø63,5 x 2 mm, keskiraskaat painovoimarullat)
·3,0 x 0,083 tuumaa (Ø76,2 x 2,1 mm, keskiraskaat painovoimarullat)
·3,5 x 0,098 tuumaa (Ø88,9 x 2,5 mm, raskaammat painovoimarullat)
· 4,0 x 0,120 tuumaa (Ø 101,6 x 3 mm, suuren kapasiteetin rullat; katso raskaan käytön valikoima)
·4,5 x 0,120 tuumaa (Ø 114,3 x 3 mm, suuren kapasiteetin rullat; katso raskaan käytön valikoima)

Toleranssit (ASTM A513:n mukaan):

·OD (≤2,5 tuumaa): ±0,005 tuumaa; (>2,5–4,5 tuumaa): ±0,006 tuumaa
·WT: ±10 %
·Pituus: ±0,12 tuumaa (±3 mm) leikkauspituuksille
·Toimitusehdot: hitsattu, normalisoitu
·Pintaolosuhteet: Sileä, puhdas tai pinnoitettu (öljytty/fosfatoitu) korroosionkestävyyttä varten

Sovellukset

ASTM A513 Grade 1010 ja muut tarkkuusputket (esim. 2 x 0,065 tuumaa / Ø50,8 x 1,65 mm, 1,75 x 0,059 tuumaa / Ø44,5 x 1,5 mm) on suunniteltu:

Gravity kuljetinrullat: Tehokas letku sähkökäyttöisiin materiaalinkäsittelyjärjestelmiin:
1. Logistiikka: Varastot, jakelukeskukset pienille ja keskikokoisille pakkauksille (1010, 1008, 2 x 0,065 tuumaa; E220, Ø44,5 x 1,5 mm).
2. Pakkaus: Verkkokauppa, pakettien käsittely (1015, 1018, 1,9 x 0,059 tuumaa; E235, Ø57,2 x 2 mm).
3. Valmistus: Kokoonpanolinjat, kevyet teollisuuden painovoimakuljettimet (1010, 2,25 x 0,079 tuumaa; E275, Ø63,5 x 2 mm).
4. Hygieeniset ympäristöt: Elintarvikkeiden jalostus, lääkkeet (AISI 304, 2 tuumaa x 0,059 tuumaa).
5. Toissijaiset sovellukset (rajoitettu käyttö):
· Kevyet rakenneosat (esim. ASTM A500 Grade B -kehykset).
· Huonekaluputket (esim. hyllyt, joissa on 1008, E220).

Jos tarvitset raskaampia tai moottorikäyttöisiä kuljettimia, tutustu DIN 2394 ST37.2- tai EN 10305-3 E355 -letkuihin.

Laadunvarmistus

Kaikki Grade 1010, 1008, 1015, 1018 ja muut putket ovat ASTM A513:n, EN 10305-3:n tai asiaankuuluvien standardien mukaisia. Standardin DIN EN 10204 3.1 mukaiset testitodistukset varmistavat kemiallisen koostumuksen, mekaaniset ominaisuudet ja mittatarkkuuden. Pyörrevirtatestaukset, tasoitustestit ja pintatarkastukset varmistavat painovoimakuljetinputkien huippusuorituskyvyn.

Optimoi painovoimakuljettimesi tehokkuus

· Suunniteltu vaivattomaan virtaukseen: Koot, kuten 2 x 0,065 tuumaa (Ø50,8 x 1,65 mm), 1,75 x 0,059 tuumaa (Ø44,5 x 1,5 mm) ja 2,25 x 0,079 tuumaa (Ø57,2 x 2 mm), arvot 1010 takaavat tasaisen pyörimisen ja kestävyyden AISI:lle 304.
·Maailmanlaajuisten standardien noudattaminen: ASTM A513-, EN 10305-3- ja DIN 2394 -yhteensopivat vaihtoehdot vastaavat maailmanlaajuisten markkinoiden tarpeita.
· Joustava tarjonta: Varastoitavat vakiokoot ja mukautettavat pituudet painovoimakuljettimen tarpeisiisi.
· Asiantuntijan opastus: Tiimimme auttaa sinua valitsemaan ihanteellisen luokan ja koon maksimaalisen tehokkuuden saavuttamiseksi.
