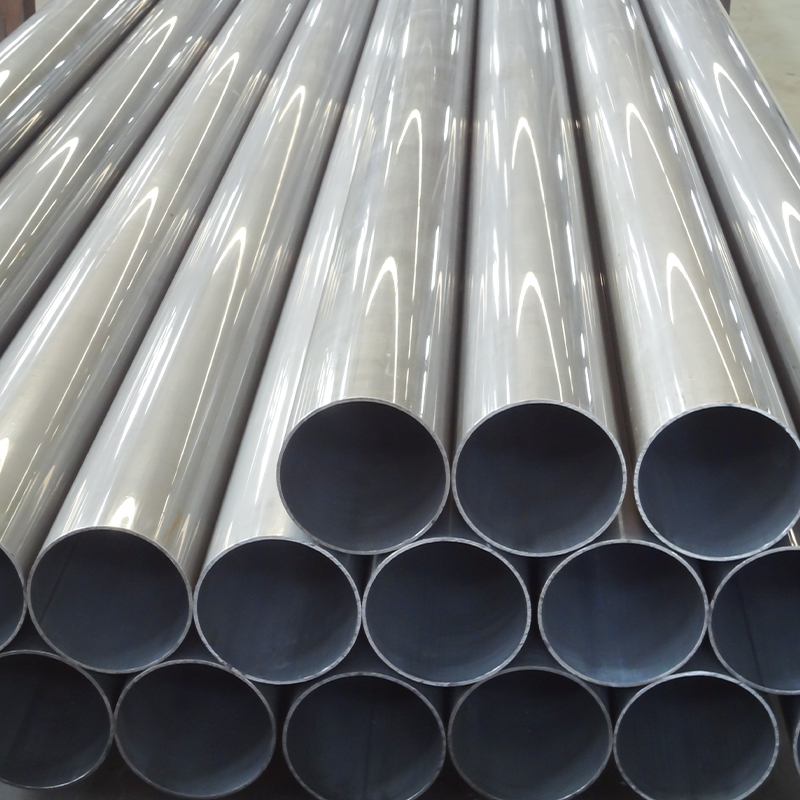

Kylmävedetyt hitsatut teräsputket (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Korkean tarkkuuden CDW-teräsputket hydrauli-, auto- ja teollisuussovelluksiin
Suao Metal toimittaa korkealuokkaisia kylmävedettyjä (CDW) teräsputkia, jotka on valmistettu DIN 2393a- ja ASTM A513 -standardien mukaisesti, saatavana luokissa ST37-2 ja ST52-3. Tarkasti suunnitellut putket tarjoavat erinomaisen lujuuden, tiukat toleranssit ja erinomaiset pintakäsittelyt – ihanteelliset vaativiin teollisuussovelluksiin.
Tärkeimmät ominaisuudet ja edut
· Kylmävedetty tarkkuus – Parantaa mekaanisia ominaisuuksia (suurempi vetolujuus, parempi kovuus).
· Tiukka noudattaminen – Täyttää DIN 2393 (Saksa) ja ASTM A513 (USA) -vaatimukset.
· Sileä pintaviimeistely – Purseeton, valmis koneistukseen, pinnoitukseen tai hitsaukseen.
· Laaja materiaalivalikoima – ST37-2 (S235JR-vastaava) hitsattavuutta varten ja ST52-3 (S355JR-vastaava) suuren kuormituksen sovelluksiin.
· Mukautetut koot – Saatavana eri ulkohalkaisijalla, seinämänpaksuudella ja pituudella tarpeidesi mukaan.
Yleiset sovellukset
· Hydrauliset ja pneumaattiset järjestelmät (sylinteriputket, toimilaitteen komponentit)
· Auton osat (runko, vaihteisto, polttoaineletkut)
· Koneet ja laakerit (kuljettimen rullat, holkit, akselit)
· Rakentaminen ja rakennesuunnittelu (telineet, tukikehykset)
Vakioit ja vastaavat arvosanat
| Standard | Arvosana | Tärkeimmät ominaisuudet | Vastaavat arvosanat |
| DIN 2393 | ST37-2 | Vähähiilinen, hyvä muovattavuus | S235JR (EN), Q235B (GB) |
| DIN 2393 | ST52-3 | Suuri lujuus, kantavuus | S355JR (EN), Q355B (GB) |
| ASTM A513 | Tyyppi 5 (ERW) | Sähkövastushitsattu | AISI 1018, 1026 |
Korkean tarkkuuden CDW-putket 299 mm:n ulkohalkaisijaan asti – räätälöityjä kokoja saatavana
Täydellinen kokovalikoima
| Ulkohalkaisija (OD) | Seinän paksuus | Vakiopituus | Toleranssi | Arvosanas Available |
| 8mm - 30mm | 0,8-3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32mm - 60mm | 1,2-5,0 mm | 2m - 12m | h10 | ST37-2, ST52-3 |
| 63mm - 120mm | 1,5-8,0 mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121-180 mm | 2,0 mm - 12,0 mm | 2m - 12m | h11 | ST52-3 |
| 182mm - 299mm | 3,0 mm - 20,0 mm | 2m - 12m | h12 | ST52-3 |
Tärkeimmät huomautukset:
· Kaikki putket ovat DIN 2393 osan 1/2 ja ASTM A513 tyypin 5 mukaisia
· Saatavilla erikoiskoot OD 300-450mm (MOQ koskee)
· Räätälöidyt pituudet jopa 12 metriin rakenteellisiin sovelluksiin
· Pinnan karheus: Ra ≤ 1,6 μm (saatavissa toissijaisella käsittelyllä)
Edistynyt tuotantoprosessi
Materiaalin valmistelu
· Kylmävalssatut teräsnauhat (DIN EN 10139)
· Kemiallinen koostumus varmistettu spektrometrillä
Korkeataajuinen hitsaus
· ERW-prosessi 400 kHz taajuudella
· Hitsaussauma hehkutettu yhtenäisen mikrorakenteen saavuttamiseksi
Kylmäpiirustusprosessi
· Monivaiheinen piirustus volframikarbidisuulakkeilla
· 15-30 % poikkileikkauksen pienennys per ajo
· Välihehkutus (650-750°C) vetojen välillä
Lopullinen käsittely
· Pyörivä oikaisu (±0,1 mm/m suoruus)
· Ultraäänitestaus (100 % kattavuus)
· Fosfatointi/öljytys korroosiosuojaukseen
Tekninen vertailu: ST37-2 vs ST52-3
| Omaisuus | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | ASTM A513 vastaava |
| Tuottovoima | ≥235 MPa | ≥355 MPa | Tyyppi 5 (1018) |
| Vetolujuus | 340-470 MPa | 490-630 MPa | Tyyppi 5 (1026) |
| Venymä (A₅) | ≥ 23 % | ≥ 20 % | - |
| Iskutesti | 20°C | -20°C | - |
| Hiilipitoisuus | ≤0,17 % | ≤0,20 % | - |
Tyypilliset sovellukset
· ST37-2: Huonekalukehykset, kuljetinrullat, kevyet rakenneosat
· ST52-3: Hydraulisylinterit, kuorma-auton alustat, nosturipuomit
· Erikoiskäyttö: Pneumaattiset järjestelmät (ISO 7180), autojen turvaosat
Miksi valita CDW-putkimme?
· Kaksoissertifiointi: Täyttää sekä DIN- että ASTM-standardit
· Mega-inventaari: 8000 tonnia varastoissa
Erikoispalvelut:
1. ID/OD hionta (±0,01 mm tarkkuus)
2. Sinkkipinnoitus (jopa 20 μm pinnoite)
3. Laserleikkaus monimutkaisille geometrioille
