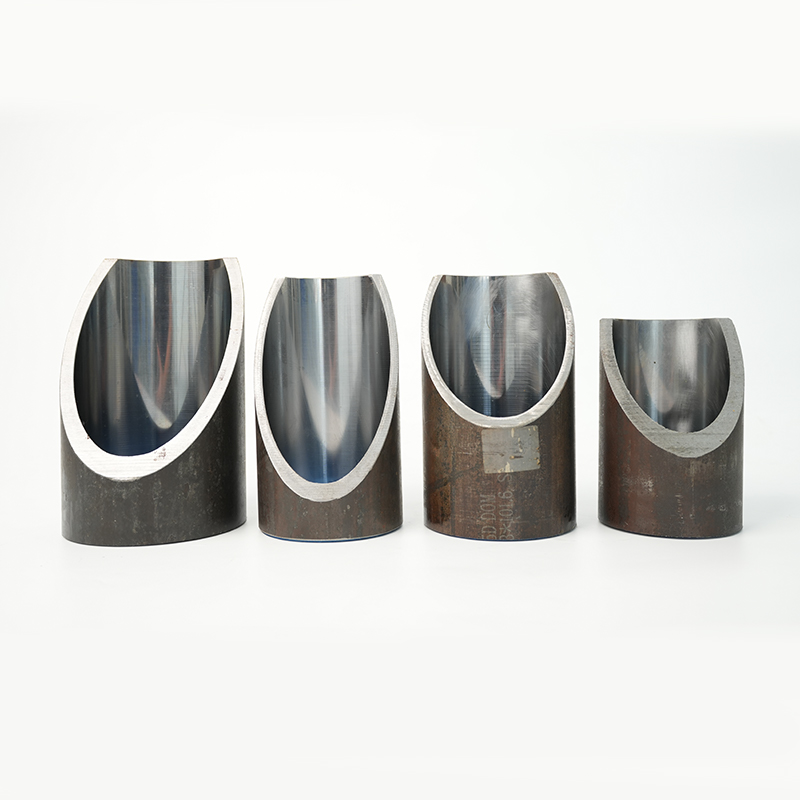

Hiotetut ja Skived & Roller Burnished (SRB) -putkemme – ASTM A519 ovat tarkkuuskylmävedettyjä saumattomia (CDS) teräsputkia, jotka on käsitelty peilimäisen sisähalkaisijan saavuttamiseksi. Jopa H8:n toleranssien ja niinkin alhaisen pinnan karheuden kuin Ra 0,4 μm ansiosta nämä putket ovat ihanteellisia hydraulisylinterien tynnyreille, jotka vaativat pientä kitkaa, pitkää tiivisteen käyttöikää ja suurta kulutuskestävyyttä.
Näitä ASTM-standardeja noudattaville Pohjois-Amerikan ja kansainvälisille markkinoille suunniteltuja putkia käytetään laajalti rakentamisessa, teollisuudessa, maataloudessa ja autojen hydraulijärjestelmissä.
Tyypilliset teräslaadut
·ST52 – hyvä mekaaninen lujuus, työstettävyys ja hitsattavuus
·20MnV6 – mikroseostettu teräs korkeaan kulutuskestävyyteen ja sitkeyteen
· 27SiMn – luja seosteräs raskaisiin hydraulisylintereihin
· Muut laatuluokat saatavilla pyynnöstä (ASTM A519 1020, 1026, DOM)
Yleiset koot (UL × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Imperial koot (tuumapohjaiset DOM-letkut) ovat saatavilla pyynnöstä.
Tekniset tiedot
· Vakio: ASTM A519 Type 5 / DOM letku
· Kunto: Kylmävedetty saumaton, hiottu tai SRB
·ID-toleranssi: H8 (tai tiukempi pyynnöstä)
· Pintakäsittely: Ra ≤ 0,4 μm (hiottu), Ra ≤ 0,2 μm (SRB)
· Suoruus: ≤ 0,3 mm/m
·Pyöreys: ≤ 0,03 mm
Valmistusprosessi
1. ASTM A519 saumattomien putkien tuotanto – lävistys ja kuumavalssaus
2. Kylmäveto karaan (DOM) – parantaa mittatarkkuutta ja mekaanisia ominaisuuksia
3. Lämpökäsittely / normalisointi – varmistaa sisäisen rakenteen vakauden
4. Hoonaaminen – Tarkka hankaava viimeistely tasaisen ID:n saavuttamiseksi
5. Skiving & Roller Burnishing (SRB) – valinnainen peilipinta erittäin matalalle Ra
6. Tarkastus – mitta-, suoruus-, pyöreys- ja pinnanlaadun tarkastukset
Tärkeimmät ominaisuudet ja edut
·Erittäin sileä ID pitkäikäisille tiivisteille ja männille
·Suuri mittatarkkuus (H8) takaa luotettavan sylinterin asennuksen
· Saatavana sekä hiottuina että SRB-viimeistelyinä
·Kustannustehokas ratkaisu keski- tai korkeapaineisiin hydraulisylintereihin
· Yhteensopiva metristen ja keisarillisten standardien kanssa
Sovellukset
· Hydraulisylinterit rakentamisessa, maataloudessa ja teollisuuskoneissa
· Pneumaattiset sylinteritynnyrit
· Raskaat nostolaitteet
· Puristuskoneet ja teollisuusautomaatio
