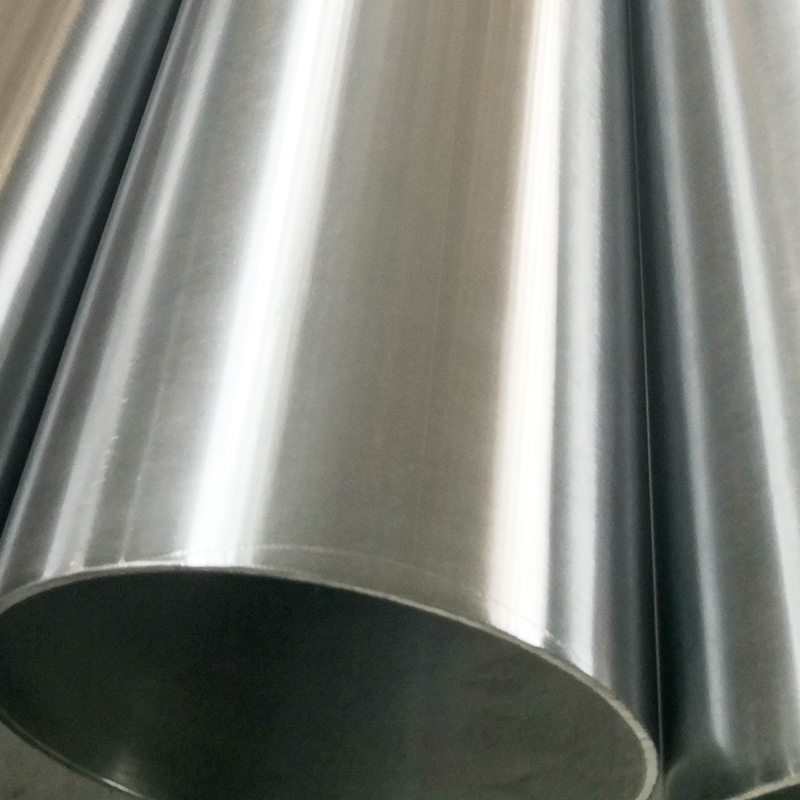

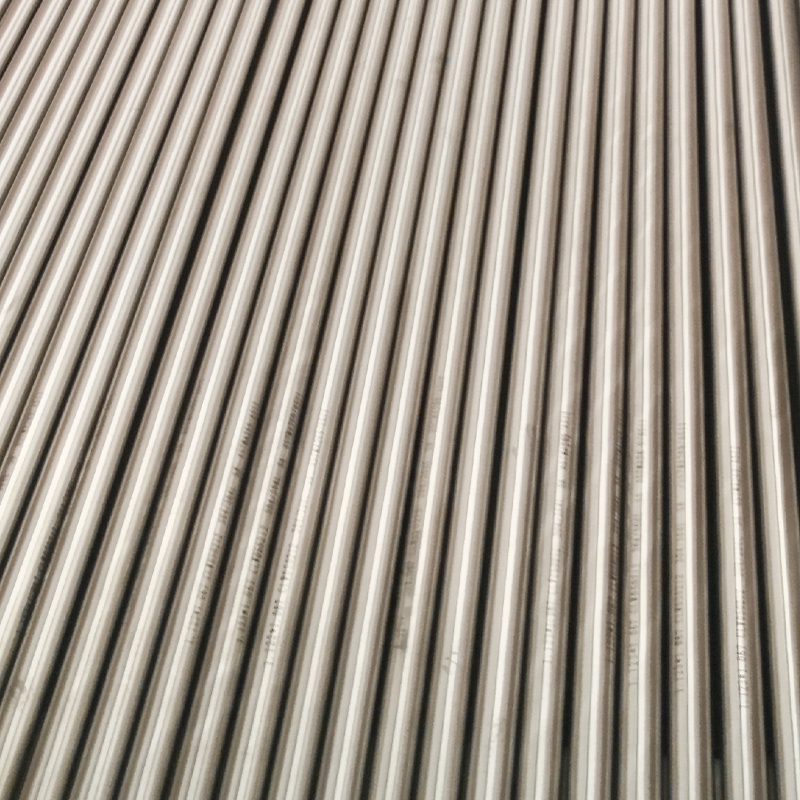

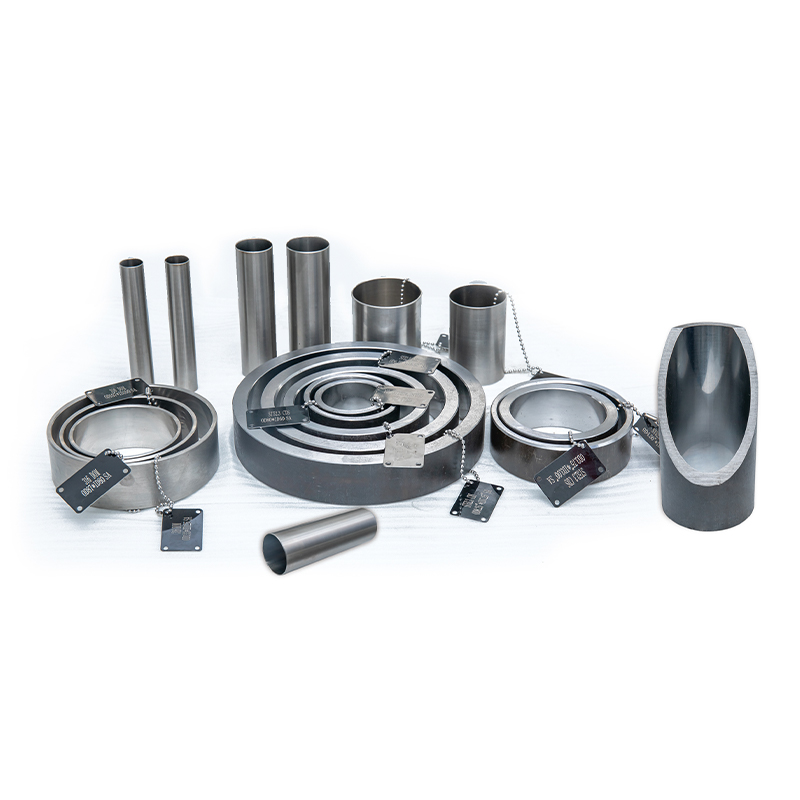

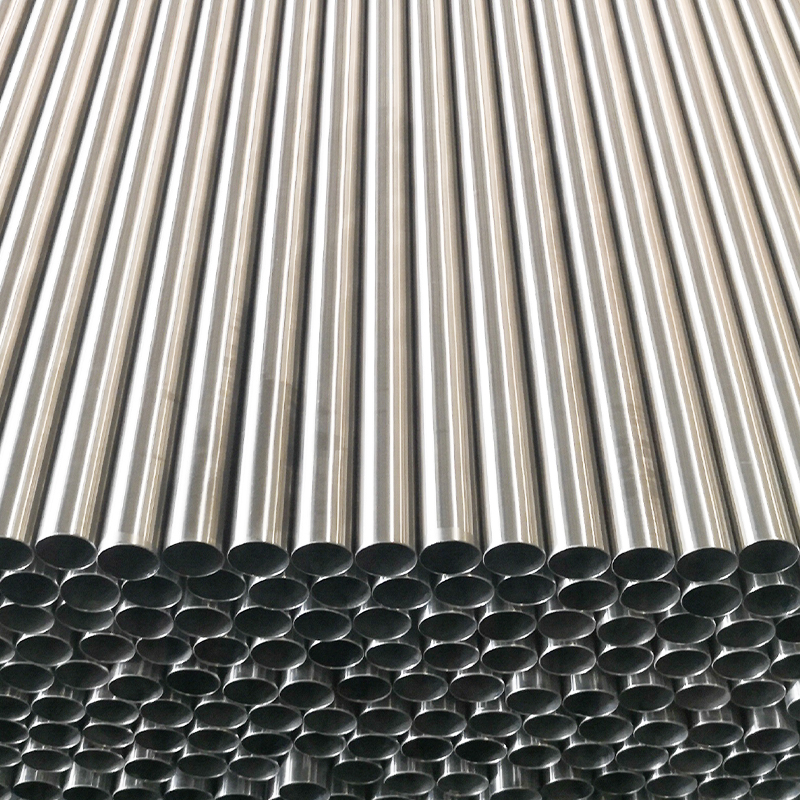

Pneumaattinen sylinteriputki – alumiiniseos 6063-T5, anodisoitu pinta, ISO/VDMA pneumaattisille sylintereille

Alumiiniseoksesta valmistetut 6063-T5 pneumaattiset sylinteriputket ovat tarkasti suunniteltuja kevyitä, korroosionkestäviä sovelluksia varten.

Kysy nyt

Kovalla eloksoidulla pinnalla nämä putket tarjoavat:

· Erinomainen kulutus- ja korroosionkestävyys
· Tasainen männän liike ja pitkä tiivisteen käyttöikä
·Kevyt rakenne energiatehokkaaseen automaatioon
Nämä ISO- ja VDMA-standardin mukaisille pneumaattisille sylintereille suunnitellut putket sopivat ihanteellisesti automaatioon, robotiikkaan ja teollisuuskoneisiin.

Tyypillinen materiaali

· Alumiiniseos 6063-T5 – korkea korroosionkestävyys, hyvä mekaaninen lujuus, kevyt, erinomainen pintakäsittely anodisointiin
· Muita alumiinilaatuja tai anodisointipaksuuksia voidaan tarjota pyynnöstä erikoissovelluksiin.

Yleiset koot (UL × WT × pituus)

·Ø16 × 1,5 mm × 2000 mm
·Ø20 × 1,5 mm × 2000 mm
·Ø25 × 2 mm × 2500 mm
·Ø32 × 2 mm × 2500 mm
·Ø40 × 2,5 mm × 2500 mm
·Ø50 × 2,5 mm × 2500 mm
·Ø63 × 3 mm × 2500 mm
·Ø80 × 3 mm × 2500 mm
·Ø100 × 4 mm × 2500 mm
Mukautetut halkaisijat, seinäpaksuudet ja pituudet ovat saatavilla pyynnöstä.

Tekniset tiedot

· Materiaali: Alumiiniseos 6063-T5
· Pintakäsittely: Kova-anodisoitu (korroosiota ja kulutusta kestävä)
· Toleranssi: H8 tai tiukempi saatavilla
· Suoruus: ≤ 0,3 mm/m
·Pyöreys: ≤ 0,03 mm
· Sovellus: ISO / VDMA pneumaattiset sylinterit, automaatio ja robotiikka

Valmistusprosessi

1. Alumiiniputken valinta – korkealaatuinen 6063-T5 metalliseos
2. Ekstruusio / piirtäminen – saavuttaa tarkan ulkohalkaisijan ja seinämän paksuuden
3. Anodisointi – parantaa korroosionkestävyyttä ja kulumissuojaa
4. Mittaustila ja loppuviimeistely – tarkat pituudet, viisteet ja purseenpoisto
5. Tarkastus – suoruus, pyöreys, mittatarkkuus ja pinnan viimeistely

Tärkeimmät ominaisuudet ja edut

·Kevyt rakenne – Ihanteellinen energiatehokkaisiin pneumaattisiin järjestelmiin
· Kova eloksoitu pinta – erinomainen kulumis- ja korroosiosuoja
·Sileä sisäpinta – varmistaa optimaalisen männän tiivisteen suorituskyvyn
· Saatavana mukautettuja kokoja – metrinen ja keisarillinen
·ISO/VDMA-yhteensopiva – sopii tavallisiin pneumaattisiin sylinterimalleihin

Sovellukset

·ISO/VDMA-standardin mukaiset pneumaattiset sylinterit automaatiossa ja robotiikassa
·Teollisuuskoneet ja puristimet
·Elintarviketeollisuuden ja kemianteollisuuden automaatio
·Kevyet mobiililaitteet ja materiaalinkäsittelyjärjestelmät
