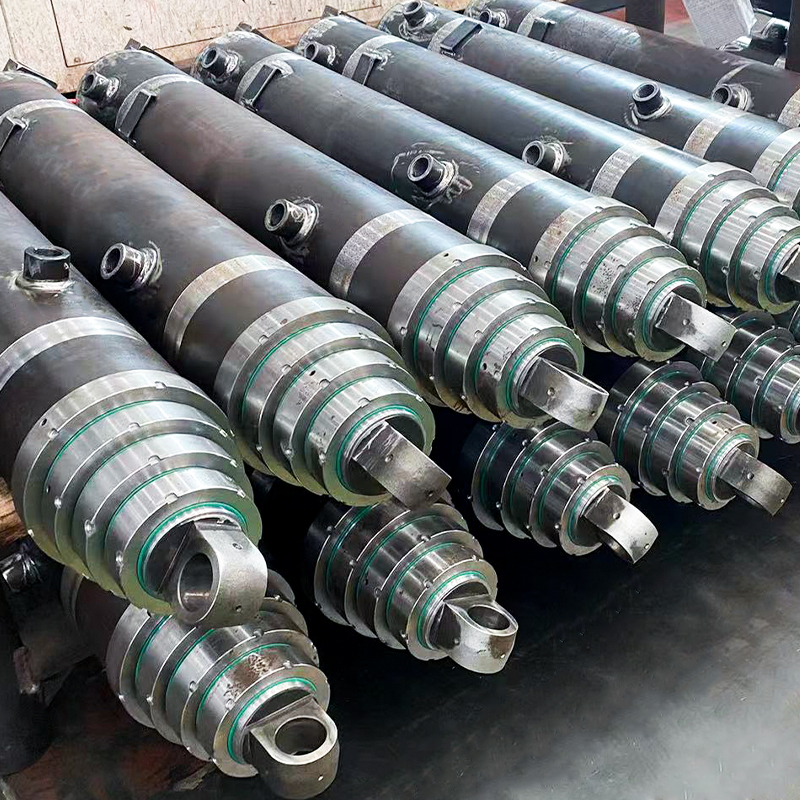

Teleskooppiset hydraulisylinterimme ovat monivaiheisia, raskaita sylintereitä, jotka on suunniteltu kippiautoihin, perävaunuihin ja teollisuuden nostolaitteisiin.
Teleskooppiset hydraulisylinterimme ovat monivaiheisia, raskaita sylintereitä, jotka on suunniteltu kippiautoihin, perävaunuihin ja teollisuuden nostolaitteisiin.
Jokainen putkisarja on valmistettu tarkasti kylmävedetystä E355-teräksestä, mikä varmistaa:
· Tasainen laajennus ja sisäänveto useissa vaiheissa
·Suuri lujuus raskaassa kuormituksessa
·Pitkä käyttöikä vähäisellä huollolla
Räätälöity omien vaatimusten mukaan, mukaan lukien vaiheen pituus, halkaisija ja seinämän paksuus.
Tyypilliset teräslaadut
·EN 10305-1 E355 – kylmävedetty saumaton teräs, korkea lujuus ja väsymiskestävyys
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – valinnainen erikoissovelluksiin, jotka vaativat lisävoimaa
Valinnaiset materiaalit
Kevyille tai erikoisvaiheille putkia voidaan valmistaa myös seuraavista:
·EN 10305-2 Kylmävedetty hitsattu teräs – sopii matalapaineisiin tai pienempiin teleskooppitasoihin
·ASTM A513 hitsatut putket – tarkkuushitsatut, voidaan hioa tai työstää räätälöityihin sovelluksiin
· Mukautetut tekniset tiedot ovat saatavilla pyynnöstä.
Yleiset koot teleskooppisylinteriputkille (OD × WT)
| OD (mm) | WT (mm) | Vaiheen tyyppi / muistiinpanot |
| 60 | 4 | Pienimmät vaiheet, kevyet sylinterit |
| 100 | 5 | Kevyet sylinterit |
| 120 | 6 | Keskitehoiset sylinterit |
| 140 | 7 | Kippiautojen päävaiheet |
| 160 | 8 | Raskaat vaiheet |
| 180 | 9 | Erittäin kestävät sylinterit |
| 200 | 10 | Erittäin raskaaseen käyttöön |
| 220 | 11 | Erittäin suuret hydraulisylinterit |
| 250 | 12 | Erikois-/äärimmäiskäyttösylinterit |
Huomautus: Seinämän paksuus kasvaa suhteessa ulkohalkaisuun rakenteen eheyden, suoruuden ja tasaisen männän toiminnan säilyttämiseksi. Mukautettuja kokoja on saatavana.
Tekniset tiedot
· Materiaali: Kylmävedetty saumaton teräs E355 (pää); valinnainen EN 10305-2 tai ASTM A513
· Pintakäsittely: Koneistettu OD ja ID; valinnainen hionta mahdollistaa tasaisen männän liikkeen
· Toleranssi: H8 tai tiukempi ID
· Suoruus: ≤ 0,3 mm/m vaihetta kohti
·Pyöreys: ≤ 0,03 mm vaihetta kohti
· Sovellus: Monivaiheiset teleskooppisylinterit kippiautoihin, perävaunuihin ja teollisuuden nostoihin
Valmistusprosessi
1. Teräsputken valinta – korkealujuus E355 tai valinnainen EN 10305-2 / ASTM A513 laatu
2. Kylmäpiirustus – parantaa suoruutta, mittatarkkuutta ja pinnan viimeistelyä
3. Tarkkuustyöstö – mukautettu OD, ID ja loppuviimeistely vaihetta kohti
4. Valinnainen hoonaus – varmistaa männän tasaisen toiminnan ja pienen kitkan
5. Tarkastus – suoruus, pyöreys, mittatarkkuus ja pinnan viimeistely
6. Kokoaminen valmis – putkisarjat, jotka on sovitettu monivaiheisen sylinterimallin mukaan
Tärkeimmät ominaisuudet ja edut
·Monivaiheiset putkisarjat teleskooppisylintereille
·Erittäin luja kylmävedetty teräs – kestävä raskaassa kuormituksessa
·Valinnaiset materiaalit kevyille tai erikoislavalle
·Räätälöity sopimaan kippiautoihin, perävaunuihin tai raskaisiin koneisiin
·Valinnainen hionta mahdollistaa tasaisen männän liikkeen
·Koottuvalmiit sarjat lyhentävät kokoonpanoaikaa
Sovellukset
·Teleskooppisylinterit kippiautoihin ja perävaunuihin
·Teolliset nosto- ja materiaalinkäsittelylaitteet
· Raskaat liikkuvat koneet
· Mukautetut monivaiheiset hydraulisylinterit, jotka vaativat tarkkoja putkisarjoja
