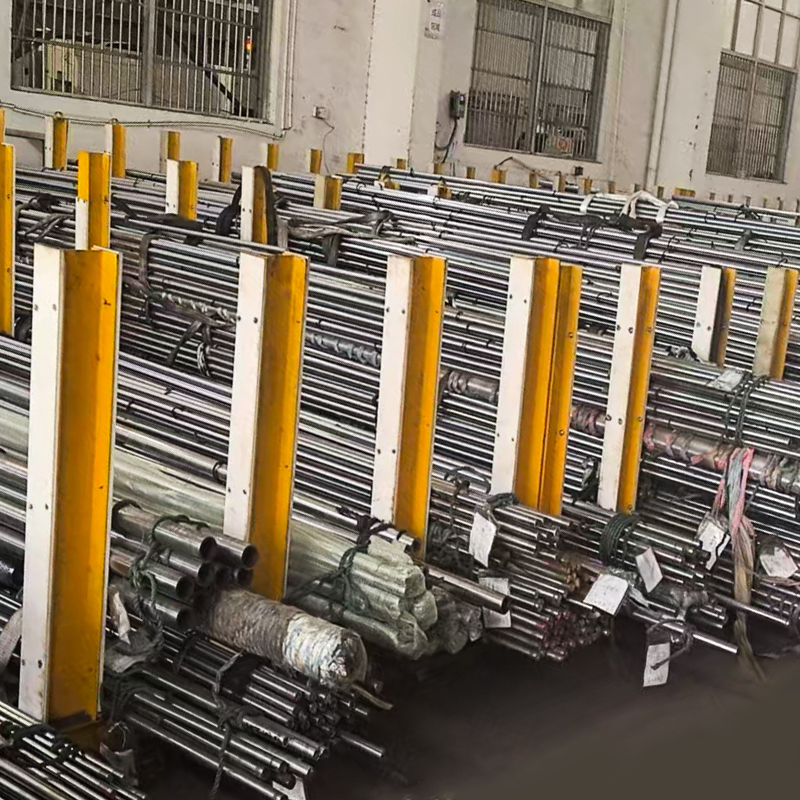

Seosteräksiset männänvarret – 20MnV6 / 27SiMn, Kovakromattu, Induktiokarkaistu

Seosteräksestä valmistetut männänvarremme on valmistettu erittäin lujasta 20MnV6- tai 27SiMn-teräksestä, minkä jälkeen ne on induktiokarkaistu ja kovakromipinnoitettu, jotta saadaan pitkäikäiset, kulutusta kestävät ja korroosiosuojatut varret.

Nämä tangot sopivat ihanteellisesti hydraulisille ja pneumaattisille sylintereille raskaissa teollisuus-, liikkuvissa koneissa ja rakennussovelluksissa. Ne tarjoavat:

· Peilimäinen pintakäsittely (Ra ≤ 0,2 μm)
· Korkea pinnan kovuus (HRC 58–62)
·Erinomainen väsymis- ja kulutuskestävyys
· Korkea mittatarkkuus (H8-toleranssi)

Tyypilliset teräslaadut

·20MnV6 – niukkaseosteinen teräs, jolla on erinomainen sitkeys, väsymiskestävyys ja karkaisu
· 27SiMn – Vahvempi seosteräs, ihanteellinen raskaille männänvarsille, joilla on erinomainen kulutuskestävyys

Muut valinnaiset laatuluokat: 45# hiiliteräs, 4130 kromi-molybdeeniteräs, ruostumaton teräs 17-4PH / 304 / 316

Yleiset koot (halkaisija × pituus)

·Ø20 mm × 500 mm
·Ø25 mm × 1000 mm
·Ø32 mm × 1500 mm
·Ø40 mm × 2000 mm
·Ø50 mm × 3000 mm

Mukautetut halkaisijat ja pituudet saatavilla sekä metrisille että brittiläisille standardeille

Tekniset tiedot

· Pintakäsittely: Kovakromipinnoitus, Ra ≤ 0,2 μm
· Kovuus: HRC 58–62 (induktiokarkaistu)
· Suoruus : ≤ 0,05 mm/m
·Pyöreys: ≤ 0,01 mm
· Materiaali: 20MnV6 / 27SiMn seosterästä
· Sovellus: Hydrauliset ja pneumaattiset sylinterin männänvarret

Valmistusprosessi

1. Terästangon valinta – 20MnV6 tai 27SiMn seosterästä
2. Sorvaus ja koneistus – tarkka halkaisija ja pinnan esikäsittely
3. Induktiokarkaisu – lisää pinnan kovuutta kulutuskestävyyden vuoksi
4. Kovakromipinnoitus – suojaa korroosiolta ja vähentää kitkaa
5. Hionta ja kiillotus – varmistaa peilipinnan ja H8-toleranssin
6. Lopputarkastus – varmistaa kovuuden, suoruuden, pyöreyden ja pinnan viimeistelyn

Tärkeimmät ominaisuudet ja edut

·Suuriluja seosteräs raskaisiin sovelluksiin
· Peiliviimeistely takaa tasaisen männän liikeradan ja pitkän tiivisteen käyttöiän
· Induktiokarkaistu pinta kulutuskestävyyttä varten
·Suuri tarkkuus H8-toleranssi takaa luotettavan sylinterin kokoonpanon
· Mukautettavat koot metrisinä ja englantilaisina yksiköinä

Sovellukset

·Hydraulisylinterit rakentamiseen, maatalouteen ja teollisuuskoneisiin
·Pneumaattiset sylinterit automaatiossa ja robotiikassa
·Raskaat nostolaitteet ja puristimet
·Liikkuvat koneet, kaivostyöt ja korkean jännityksen hydraulijärjestelmät
