EN 10305-2 Tarkkuushitsatut vetoakseliletkut – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

EN 10305-2 Tarkkuushitsatut käyttöakselin letkut – E355, E235, E420, E275 (Ø60 x 3,5 mm & 50–219 mm)

Kysy nyt

Yleiskatsaus

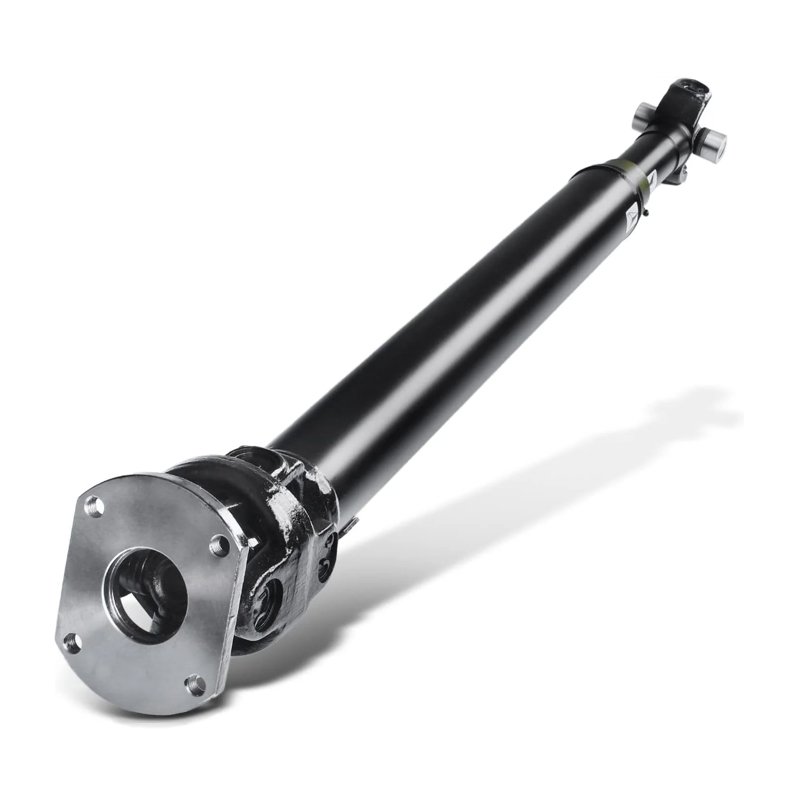

Vie projektisi eteenpäin EN 10305-2 tarkkuushitsatulla käyttöakseliletkullamme luokissa E355, E235, E420 ja E275. Saatavana koot Ø50–219 mm (1,969–8,622 tuumaa) ulkohalkaisija (OD) ja 1–5 mm (0,039–0,197 tuumaa) seinämänpaksuus (WT), mukaan lukien vankka Ø60 x 3,5 mm (2,362 x 0,138 tuumaa) erittäin lujaa putkia. ja teollinen voimansiirto. Ne on suunniteltu tehokkaaseen vääntömomentin siirtoon, ja ne takaavat autojen, kuorma-autojen ja raskaiden koneiden vetoakseleiden kestävyyden ja vähäiset toissijaiset käyttötarkoitukset sylintereissä ja rullissa.

Miksi valita vetoakselin letkumme?

· Korkea suorituskyky: Luokat E355, E235, E420 ja E275 tarjoavat myötölujuuden jopa 470 N/mm², mikä sopii ihanteellisesti autojen vetoakselin putkiin ja teollisuuden voimansiirtoon.
·Tarkkuustoleranssit: Tiukat toleranssit (esim. Ø60 mm / 2,362 tuuman ulkohalkaisija ±0,15%, 3,5 mm / 0,138 tuumaa WT ±10%) varmistavat saumattoman integroinnin käyttöakselikokoonpanoihin.
· Erinomainen väsymyksenkestävyys: Kylmävedetyt hitsatut (CDW) -prosessit lisäävät kestävyyttä ja minimoivat kulumisen korkean vääntömomentin ympäristöissä.
·Sileän pinnan viimeistely: Puhtaat, tasaiset pinnat vähentävät kitkaa ja lisäävät vetoakselin suorituskykyä ja pitkäikäisyyttä.
· Maailmanlaajuiset standardikoot: Yleiset koot, kuten Ø60 x 3,5 mm (2,362 x 0,138 tuumaa) ja Ø180 x 3 mm (7,087 x 0,118 tuumaa), Ø50–219 mm, vastaavat autoteollisuuden ja teollisuuden tarpeita.
· Kustannustehokas luotettavuus: Korkealaatuiset hiiliteräkset tarjoavat huippusuorituskykyä kilpailukykyisin kustannuksin.

Valmistusprosessi

EN 10305-2 tarkkuushitsattu vetoakseliletkumme on suunniteltu huippuosaamiseen:

1. Kylmävedetyt hitsatut (CDW): Teräsnauhat hitsataan ja kylmävedetään, jotta saavutetaan tarkat mitat (esim. Ø60 x 3,5 mm/2,362 x 0,138 tuumaa), mikä parantaa tarkkuushitsattujen putkien lujuutta ja pinnan laatua.
2. Lämpökäsittely: Normalisointi ( N) tai kylmäveto ( C, LC) optimoi mekaaniset ominaisuudet vääntömomentin siirtoa varten.
3. Pinnan viimeistely: Sileät, puhtaat pinnat, usein öljytyt tai fosfatoidut, varmistavat korroosionkestävyyden ja helpon asennuksen.
4. Laadun testaus: Mittatarkistukset, vetokokeet ja ainetta rikkomattomat testit (esim. pyörrevirta) varmistavat EN 10305-2 -standardien noudattamisen.
Tämä prosessi tuottaa erittäin lujia hitsattuja putkia, jotka on optimoitu käyttöakselisovelluksiin.

Materiaaliluokat

Vetoakseliputkemme ovat saatavilla luokissa E355, E235, E420 ja E275, joista jokainen on räätälöity voimansiirtoon:

Kemiallisen koostumuksen vertailu (enintään %, ellei toisin mainita)

Arvosana	Hiili (C)	Pii (Si)	Mangaani (Mn)	Fosfori (P)	rikki (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Huomautus: E420 voi sisältää seosaineita (esim. Nb, V, Ti) yhteensä enintään 0,12 %.

Mekaanisten ominaisuuksien vertailu (kylmäveto, C)

Arvosana	myötölujuus (N/mm², min)	Vetolujuus (N/mm²)	Venymä (%, min)
E235	235	340-480	25
E275	275	410-550	23
E355	355	490–630	22
E420	420	520–670	19

Huomautus: Ominaisuudet ovat kylmävedettyjä (C) olosuhteita, ihanteellisia vetoakseleille. Muut olosuhteet (esim. N, LC) vaihtelevat lujuuden tai sitkeyden suhteen.

Toimitusehdot

· Kylmäveto (C): Suurin lujuus ja tarkkuus, ihanteellinen autojen vetoakselin putkille (esim. Ø60 x 3,5 mm).
· Kylmävedetty ja stressitön (LC): Parannettu muovattavuus käyttöakselin komponenteille, jotka vaativat lisäkäsittelyä.
· Normalisoitu ( N): Lämpökäsitelty tasaisten ominaisuuksien saavuttamiseksi, sopii tavallisille vetoakseleille.
·Hitsattu (L): Kustannustehokas vaihtoehto vähemmän vaativille vetoakseleille.

Arvosanan kuvaukset

·E235: Vähähiilinen teräs, jolla on erinomainen hitsattavuus, ihanteellinen kustannustehokkaille vetoakseleille kevyissä ajoneuvoissa.
·E275: Tasapainoinen lujuus ja muovattavuus, täydellinen keskiraskaalle vetoakseleille autoteollisuudessa.
·E355 : Korkeampi lujuus vaativiin vetoakseleihin autoissa ja kuorma-autoissa, mikä tarjoaa erinomaisen väsymiskestävyyden.
·E420: Erittäin luja teräs, jolla on parannettu sitkeys, ihanteellinen raskaisiin käyttöakseleihin teollisuuskoneissa.

Tekniset tiedot

Vakio: EN 10305-2 (kylmävedetyt hitsatut tarkkuusteräsputket)

Kokoalue:

·Ulkohalkaisija (OD): Ø50–219 mm (1,969–8,622 tuumaa)
·Seinän paksuus (WT): 1–5 mm (0,039–0,197 tuumaa)
·Pituus: satunnainen (1 000–12 000 mm / 3,3–40 jalkaa) tai räätälöity
Vetoakseleiden yleiset koot (ulk. x WT, metrinen):

· Ø60 x 3,5 mm (2,362 x 0,138 tuumaa, keskiraskaat autojen vetoakselit)
· Ø76 x 3 mm (2,992 x 0,118 tuumaa, autojen ja kevyen teollisuuden vetoakselit)
· Ø89 x 4 mm (3,504 x 0,157 tuumaa, raskaiden ajoneuvojen vetoakselit)
· Ø 114 x 4,5 mm (4,488 x 0,177 tuumaa, teollisuuskoneiden käyttöakselit)
· Ø 168 x 5 mm (6,614 x 0,197 tuumaa, korkean vääntömomentin teolliset sovellukset)
· Ø180 x 3 mm (7,087 x 0,118 tuumaa, raskaiden teollisuus- ja hyötyajoneuvojen vetoakselit)
Toleranssit (standardin EN 10305-2 mukaan):

·OD (≤80 mm): ±0,15 %; (>80–219 mm): ±0,20 %
·WT: ±10 %
·Pituus: ±3 mm leikkauspituuksille
·Toimitusehdot: Kylmäveto (C), Kylmäveto ja jännitysvapaa (LC), Normalisoitu (N), Hitsattu (W)
·Pintaolosuhteet: Sileä, puhdas tai pinnoitettu (öljytty/fosfatoitu) korroosionkestävyyden ja asennuksen helpottamiseksi.

Sovellukset

EN 10305-2 E355-, E235-, E420- ja E275-tarkkuusputkemme (esim. Ø60 x 3,5 mm/2,362 x 0,138 tuumaa) on suunniteltu:

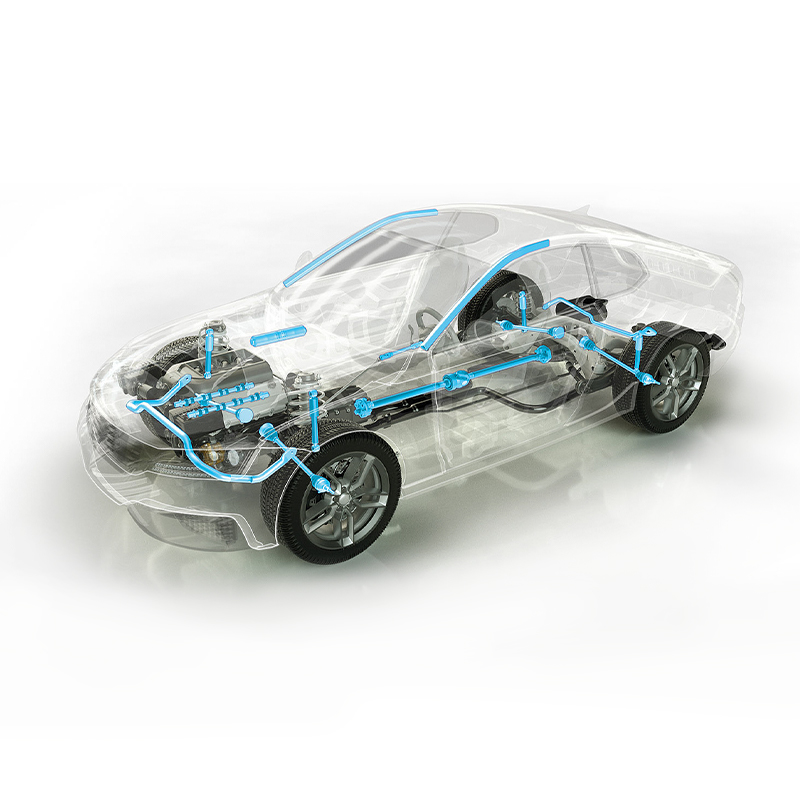

Vetoakselit: Tehokkaat putket autoihin (autot, kuorma-autot Ø60 x 3,5 mm, Ø89 x 4 mm) ja teollisuuskäyttöön (koneet Ø114 x 4,5 mm, Ø180 x 3 mm) vetoakseleilla. Luokat E355 ja E420 varmistavat vankan vääntömomentin siirron tarkkuusputkille autojen OEM-valmistajille; E235 ja E275 sopivat kevyempiin sovelluksiin.
Toissijaiset sovellukset (rajoitettu käyttö):

·Hydrauliset/pneumaattiset sylinterit (E355, E420 korkeapaineisiin; E235, E275 vakioihin).
·Kuljetinrullat (E235, E275 vakiona; E355 raskaaseen käyttöön).
·Autokomponentit (E355, E420).

Laadunvarmistus

Kaikki E355, E235, E420 ja E275 putket ovat EN 10305-2 -standardien mukaisia. Standardin DIN EN 10204 3.1 mukaiset testitodistukset varmistavat kemiallisen koostumuksen, mekaaniset ominaisuudet ja mittatarkkuuden. Pyörrevirtatestaukset, tasoitustestit ja pintatarkastukset varmistavat teollisuusvoimansiirtoletkujen huippusuorituskyvyn.

Vie projektisi eteenpäin

·Räätälöity vetoakseleille: Yleiset koot, kuten Ø60 x 3,5 mm (2,362 x 0,138 tuumaa) ja Ø180 x 3 mm (7,087 x 0,118 tuumaa), kylmävedetyissä olosuhteissa optimoivat tehonsiirron.
·Maailmanlaajuisten standardien noudattaminen: EN 10305-2 takaa luotettavuuden ja laadun maailmanlaajuisille markkinoille.
· Joustava tarjonta: Varastossa vakiokoot ja mukautettavat vaihtoehdot käyttöakselitarpeidesi mukaan.
· Asiantuntijan opastus: Tiimimme auttaa sinua valitsemaan täydellisen laadun ja koon maksimaalisen tehokkuuden saavuttamiseksi.

Tilaa nyt parantaaksesi vetoakselisi suorituskykyä EN 10305-2 tarkkuushitsatulla letkulla. Pyydä tarjous osoitteessa hongli-jy@126.com tai käy osoitteessa hltube.com tutustuaksesi koko tarkkuusletkuvalikoimaamme!
