Yleiskatsaus

Muuta kuljetinjärjestelmäsi EN 10305-3 tarkkuuskuljettimen rullaputkillamme laatuluokissa E235, E195, E220, E275, E355 ja alan standarditeräksillä (esim. ASTM A513 1008, 1010, 10215, 10215, 10215, 1020, 1020 316, 430). Saatavana koot Ø30–114,3 mm (1,181–4,500 tuumaa) ulkohalkaisija (OD) ja 1–3 mm (0,039–0,118 tuumaa) seinämäpaksuus (WT), mukaan lukien näppäinkoot, kuten Ø60,3 x 2,0 mm (2,374 x 2,0 mm (2,374 x 0,0,8) mm). (1,902 x 0,079 tuumaa), nämä ERW-teräsputket tarjoavat vertaansa vailla olevan tarkkuuden, kestävyyden ja kustannustehokkuuden kuljetinrullille logistiikassa, valmistuksessa ja varastoinnissa. Ne on suunniteltu sujuvaan toimintaan ja suureen kuormituskykyyn, ja ne takaavat luotettavan suorituskyvyn materiaalinkäsittelyjärjestelmissä ja minimaalisella toissijaisella käytöllä rakennesovelluksissa.

Miksi valita kuljetinrullaputkimme?

· Tarkkuustekniikka: Lajit, kuten E235, E355 ja AISI 304, tarjoavat myötölujuuden 195–355 N/mm², mikä sopii erinomaisesti tarkkuusmateriaalinkäsittelyletkuihin.
· Tiukat toleranssit: Tarkat mitat (esim. Ø60,3 mm / 2,374 tuuman ulkohalkaisija ±0,08 mm, 2,0 mm / 0,079 tuumaa WT ±10 %) varmistavat saumattoman telan kokoamisen.
·Sileän pinnan viimeistely: Puhtaat, tasaiset pinnat minimoivat kitkaa ja lisäävät kuljetinrullan suorituskykyä ja pitkäikäisyyttä.
·Suuri kuormituskyky: ERW- ja ruostumaton teräsrakenne tukevat vaativia käyttökohteita kevyistä teloista raskaisiin teloihin.
· Maailmanlaajuiset standardikoot: Koot, kuten Ø60,3 x 2,0 mm (2,374 x 0,079 tuumaa), Ø48,3 x 2,0 mm (1,902 x 0,079 tuumaa) ja Ø114,3 x 3,0 mm (4 500 x 0,118 tuumaa), täyttävät maailmanlaajuiset kuljetustarpeet.
· Kustannustehokas monipuolisuus: E235, E195 ja muut laatuluokat tarjoavat huippusuorituskykyä kilpailukykyisin kustannuksin.

Yleiset teräslaadut kuljetinteloille

EN 10305-3 kuljetinrullaputket ovat saatavilla useissa teräslajeissa muiden standardien ohella, jotta ne täyttävät erilaiset materiaalinkäsittelyvaatimukset:

·E235 (EN 10305-3): Matalahiilinen teräs (myötölujuus: 235 N/mm², vetolujuus: 340–480 N/mm²), erinomainen hitsattavuus, ihanteellinen keskiraskaalle telalle (esim. Ø60,3 x 2,0 mm / 2,374 x 0,079 tuumaa) logistiikassa ja valmistuksessa.
·E195 (EN 10305-3): Matalahiiliteräs (myötölujuus: 195 N/mm², vetolujuus: 320–460 N/mm²) kevyille teloille pienpakkausten käsittelyssä (esim. Ø33,7 x 1,5 mm / 1,327 x 0,059 tuumaa).
·E220 (EN 10305-3): Erittäin vähähiilinen teräs (myötölujuus: 220 N/mm², vetolujuus: 330–470 N/mm²) erittäin kevyille rullille vähäkuormitussovelluksissa (esim. Ø42,4 x 1,5 mm / 1,669 x 0,059 tuumaa).
·E275 (EN 10305-3): Keskivahva lujuus (myötölujuus: 275 N/mm², vetolujuus: 410–550 N/mm²) keskiraskaille ja raskaille teloille teollisuuskuljettimissa (esim. Ø76,1 x 2,0 mm / 2,996 x 0,079 tuumaa).
·E355 (EN 10305-3): Erittäin luja teräs (myötölujuus: 355 N/mm², vetolujuus: 490–630 N/mm²) raskaita teloja kaivos- tai teollisuusjärjestelmissä (esim. Ø89,0 x 2,5 mm / 3,504 x 0,098 tuumaa).
·ASTM A513 1008: Erittäin vähähiilinen teräs (myötölujuus: ~275 N/mm², vetolujuus: ~340 N/mm²) kustannustehokkaille, kevyille rullille (esim. Ø38,0 x 1,5 mm / 1,496 x 0,059 tuumaa).
·ASTM A513 1010: Vähähiilinen teräs (myötölujuus: ~310 N/mm², vetolujuus: ~379 N/mm²) yleiskäyttöisiin varastoteloihin (esim. Ø50,8 x 2,1 mm / 2,000 x 0,083 tuumaa).
·ASTM A513 1015: Tasapainotettu lujuus (myötölujuus: ~345 N/mm², vetolujuus: ~414 N/mm²) autoteollisuuden ja logistiikan keskiraskaalle telalle (esim. Ø48,3 x 2,0 mm / 1,902 x 0,079 tuumaa).
·ASTM A513 1020: Suurempi lujuus (myötölujuus: ~379 N/mm², vetolujuus: ~448 N/mm²) keskiraskaille teloille teollisissa olosuhteissa (esim. Ø76,2 x 3,0 mm / 3,000 x 0,120 tuumaa).
·ASTM A513 1026: Suuri lujuus (myötölujuus: ~448 N/mm², vetolujuus: ~517 N/mm²) raskaille teloille irtotavaran käsittelyssä (esim. Ø101,6 x 4,0 mm / 4,000 x 0,156 tuumaa).
·ASTM A500 Grade B/C: Rakenteellinen teräs (myötölujuus: 317–345 N/mm², vetolujuus: 400–427 N/mm²) halkaisijaltaan suurille, suuren kuormituksen teloille (esim. Ø 114,3 x 4,8 mm / 4 500 x 0,188 tuumaa).
·AISI 304/316 (EN 1.4301/1.4401): Ruostumattomat teräkset hygieenisiin tai syövyttävissä ympäristöissä (esim. elintarvikejalostus, kemiantehtaita) teloilla, kuten Ø50,0 x 1,5 mm (1,969 x 0,059 tuumaa).
·AISI 430 (EN 1.4016): Ferriittistä ruostumatonta terästä kustannustehokkaaseen korroosionkestävyyteen puolihygieenisissä sovelluksissa (esim. Ø48,3 x 2,0 mm / 1,902 x 0,079 tuumaa).|

Nämä laatulajit varmistavat monipuolisuuden kevyisiin, raskaisiin ja erikoistuneisiin kuljetinsovelluksiin ja täyttävät maailmanlaajuiset standardit.

Valmistusprosessi

EN 10305-3 mukaiset kuljetinrullaputket on suunniteltu tarkkuutta ja kestävyyttä varten:

1. Sähkövastushitsaus (ERW): Teräsnauhat on hitsattu ja kylmämitoitettu, jotta saavutetaan tarkat mitat (esim. Ø60,3 x 2,0 mm / 2,374 x 0,079 tuumaa), mikä varmistaa korkealaatuisen ERW-teräksisen kuljetinputken.
2. Kylmämuovaus: Parantaa mittatarkkuutta ja pinnan laatua tasaisen telan toiminnan takaamiseksi.
3. Lämpökäsittely: Normalisoidut ( N) tai hitsatut ( CR1, CR2) olosuhteet optimoivat materiaalinkäsittelyn mekaaniset ominaisuudet.
4. Pinnan viimeistely: Sileät, puhtaat pinnat, usein öljytyt tai fosfatoidut, varmistavat korroosionkestävyyden ja helpon asennuksen.
5. Laadun testaus: Mittatarkistukset, vetokokeet ja rikkomattomat testit (esim. pyörrevirta) varmistavat EN 10305-3 -standardien noudattamisen.

Tämä prosessi tuottaa tarkkuushitsattuja putkia, jotka on optimoitu kuljetinrullan suorituskykyyn.

Materiaalitiedot

Arvosana: E235 (EN 10305-3), jossa on vaihtoehdot E195, E220, E275, E355 ja muille (esim. ASTM A513 1008, 1010, 1015, AISI 304, 430)
Kemiallinen koostumus (E235, max %, ellei toisin mainita):
· Hiili (C): 0,17
·Pii (Si): 0,35
· Mangaani (Mn): 1,20
· Fosfori (P): 0,025
· Rikki (S): 0,025
·Mekaaniset ominaisuudet (E235, Normalisoitu, N):
·Myötön lujuus: 235 N/mm² (min)
· Vetolujuus: 340–480 N/mm²
·Pidentymä: 25 % (min)

Kokoalue:

Ulkohalkaisija (OD): Ø30–114,3 mm (1,181–4,500 tuumaa)
Seinän paksuus (WT): 1–3 mm (0,039–0,118 tuumaa)
Pituus: Satunnainen (1 000–12 000 mm / 3,3–40 jalkaa) tai räätälöity
Kuljetinrullien yleiset koot (ulk. x WT, metrinen):
·Ø33,7 x 1,5 mm (1,327 x 0,059 tuumaa, erittäin kevyet kuljetinrullat)
·Ø38,0 x 1,5 mm (1,496 x 0,059 tuumaa, kevyet kuljetinrullat)
·Ø42,4 x 1,5 mm (1,669 x 0,059 tuumaa, kevyet kuljetinrullat)
·Ø48,3 x 2,0 mm (1,902 x 0,079 tuumaa, vakiokuljetinrullat)
·Ø 50,0 x 1,5 mm (1,969 x 0,059 tuumaa, vakiokuljetinrullat)
·Ø60,3 x 2,0 mm (2,374 x 0,079 tuumaa, keskiraskaat kuljetinrullat)
·Ø 63,5 x 2,0 mm (2 500 x 0,079 tuumaa, keskiraskaat kuljetinrullat)
·Ø76,1 x 2,0 mm (2,996 x 0,079 tuumaa, teollisuuskuljetinrullat)
·Ø89,0 x 2,5 mm (3,504 x 0,098 tuumaa, raskaat kuljetinrullat)
·Ø 101,6 x 2,5 mm (4 000 x 0,098 tuumaa, suurikapasiteettinen materiaalinkäsittely)
·Ø 108,0 x 3,0 mm (4,252 x 0,118 tuumaa, suuren kapasiteetin raskaan käytön telat)
·Ø 114,3 x 3,0 mm (4 500 x 0,118 tuumaa, suuren kapasiteetin raskaat telat)
Toleranssit (standardin EN 10305-3 mukaan):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15 %
·WT: ±10 %
·Pituus: ±3 mm leikkauspituuksille
·Toimitusehdot: Normalisoitu (N), hitsattu (CR1, CR2)
·Pintaolosuhteet: Sileä, puhdas tai pinnoitettu (öljytty/fosfatoitu) korroosionkestävyyttä varten

Sovellukset

EN 10305-3 E235, E195, E220, E275, E355 ja muut tarkkuusputket (esim. Ø60,3 x 2,0 mm / 2,374 x 0,079 tuumaa) on suunniteltu:

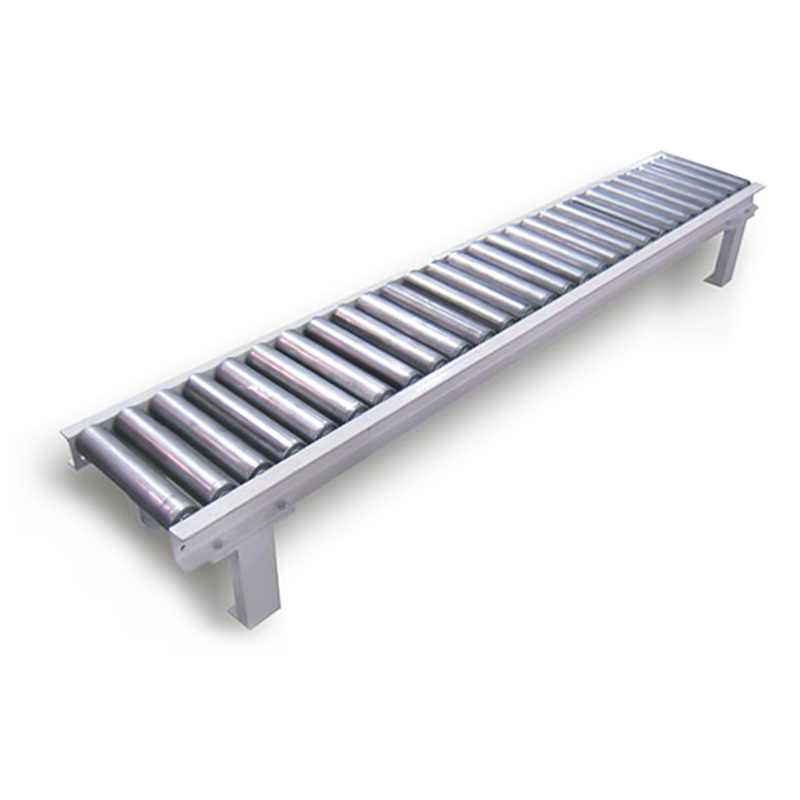

Kuljettimen rullat: Suorituskykyiset putket materiaalinkäsittelyjärjestelmiin:
1. Logistiikka: Varastot, jakelukeskukset (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm kevyille rullille).
2. Valmistus: Kokoonpanolinjat, autoteollisuus (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm raskaaseen käyttöön).
3. Teollisuus: Kaivostyöt, irtotavaran käsittely (E355, ASTM A500 Grade B/C, Ø114,3 x 3,0 mm suuritehoisille teloille).
4. Hygieeniset ympäristöt: Elintarvikkeiden jalostus, lääkkeet (AISI 304/316/430, Ø50,0 x 1,5 mm tai Ø48,3 x 2,0 mm korroosionkestävyys).
5. Toissijaiset sovellukset (rajoitettu käyttö):
· Rakennekomponentit (esim. kevyet kehykset, joissa on E235, ASTM A500).
· Huonekalujen putket (esim. hyllyt, telineet, joissa on E195, E220, AISI 430).

Laadunvarmistus

Kaikki E235, E195, E220, E275, E355 ja muut putket ovat standardin EN 10305-3 tai asiaankuuluvien standardien (esim. ASTM A513, A500) mukaisia. Standardin DIN EN 10204 3.1 mukaiset testitodistukset varmistavat kemiallisen koostumuksen, mekaaniset ominaisuudet ja mittatarkkuuden. Pyörrevirtatestaukset, tasoitustestit ja pintatarkastukset varmistavat materiaalinkäsittelyputkien huippusuorituskyvyn.

Vapauta kuljettimen tehokkuus

·Optimoitu rullille: Koot, kuten Ø60,3 x 2,0 mm (2,374 x 0,079 tuumaa), Ø48,3 x 2,0 mm ja Ø114,3 x 3,0 mm, luokkiin E235–AISI 430, varmistavat tarkkuuden ja kestävyyden.
·Maailmanlaajuisten standardien noudattaminen: EN 10305-3, ASTM A513 ja ruostumattomasta teräksestä valmistetut vaihtoehdot vastaavat maailmanlaajuisten markkinoiden tarpeita.
· Joustava tarjonta: Varastossa vakiokoot ja mukautettavat pituudet kuljetintarpeidesi mukaan.
· Asiantuntijan opastus: Tiimimme auttaa sinua valitsemaan ihanteellisen luokan ja koon maksimaalisen tehokkuuden saavuttamiseksi.
