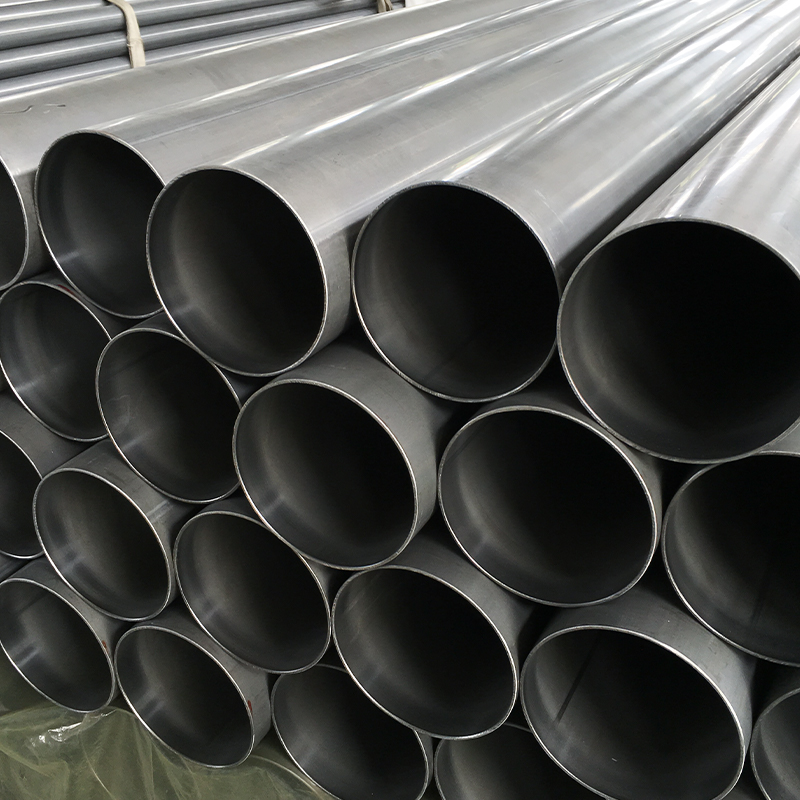

Suurihalkaisijainen ohutseinämäinen kylmävedetty hitsattu putki – Ø100 × 1mm Tarkka ohutseinämäinen letku kevyisiin rakennesovelluksiinTuotetiedot
Suurihalkaisijainen ohutseinämäinen kylmävedetty hitsattu putki – Ø100 × 1mm Tarkka ohutseinämäinen letku kevyisiin rakennesovelluksiinTuotetiedot
| Parametri | Erittely | Toleranssi |
| Ulkohalkaisija (OD) | 100 mm (±0,15 mm) | DIN 2393 h9 |
| Seinän paksuus | 1,0 mm (±0,05 mm) | DIN 2393 ±5 % |
| Pituus | 1-7m (muokattu 12m asti) | Suoruus ≤0,5mm/m |
| Materiaaliluokka | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Pintakäsittely | Tasainen (Ra ≤1,2 μm) | Valinnainen kiillotettu |
Laajennettu kokovalikoima ja tekniset tiedot
| Ulkohalkaisija (mm) | Seinän paksuus (mm) | Vakiopituus | Toleranssi | MOQ |
| 50-80 | 0,8-1,5 | 2-7 m | ±0,10 mm | 200kg |
| 82-120 | 1,0-2,0 | 2-7 m | ±0,15 mm | 150kg |
| 121-180 | 1,2-3,0 | 2-7 m | ±0,20 mm | 100kg |
| 182-250 | 1,5-4,0 | 2-6 m | ±0,25 mm | 50kg |
| 251-299 | 2,0-5,0 | 2-6 m | ±0,30 mm | 30kg |
Tärkeimmät huomautukset:
· Kaikki koot saatavilla ST37-2, ST52-3, E355
· Räätälöidyt pituudet jopa 12 m (suoreus ≤ 1mm/m)
· Saatavilla erikoistoleransseja (±0,05 mm seinä, ±0,03 mm ulkohalkaisija)
Kilpailuetu
| Parametri | Meidän putki | Toimialan standardi | Saumaton putki |
| OD-toleranssi | ±0,1 mm | ±0,30 mm | ±0,50 mm |
| Seinän variaatio | ±2 % | ±10 % | ±8 % |
| Toimitusaika | 2-3 viikkoa | 4-6 viikkoa | 6-8 viikkoa |
Tärkeimmät edut
· 40 % painonpudotus verrattuna tavallisiin seinäputkiin
· Hitsausvalmis – Puhdas, oksiditon pinta (Sa 2.5)
· Erän jäljitettävyys – täydellinen EN 10204 3.1 -sertifiointi
Pakkausratkaisut
| Kirjoita | Kapasiteetti | Erikoisominaisuudet |
| VMI-telineet | 200 putkea | RFID-seuranta, JIT-toimitus |
| Murskauksenestolaatikot | 50 putkea | Kosteusohjattu |
| Eco-paketit | 100 putkea | Kierrätettävät PET-hihnat |
Tuotantoprosessi
1. Materiaalin valinta
·Kylmävalssattu teräsnauha (EN 10139) kontrolloidulla kemialla
· Ultraäänipuhdistettu pinta (Sa 2.5 standardi)
2. Tarkkuushitsaus
· Korkeataajuinen induktiohitsaus (400 kHz)
·In-line sauman hehkutus yhtenäisen raerakenteen saavuttamiseksi
3. Kylmäpiirustus
· 3-vaiheinen piirustusprosessi 18 %:n vähennyksellä
·Erityinen karatuki ohutseinämäisen eheyden takaamiseksi
4. Laadunvalvonta
·100 % pyörrevirtatestaus (EN 10246-1)
· Lasermikrometrimittaus (±0,02 mm)
·Hydrostaattinen testaus (valinnainen, jopa 150 bar)
Tekninen vertailu
| Ominaisuus | Meidän Ø100×1mm putki | Vakio CDW-putki |
| Seinän johdonmukaisuus | ±0,03 mm | ±0,10 mm |
| Ovaliteetti | ≤0,1 % OD | ≤0,3 % OD |
| Tuottovoima | 20 % korkeampi | Vakio |
| Pinnan karheus | Ra 0,8-1,2 μm | Ra 1,5-2,5 μm |
Tärkeimmät edut
· Painon säästö: 30 % kevyempi kuin perinteiset putket
· Tarkkuussovitus: Ihanteellinen teleskooppikokoonpanoihin
· Kustannustehokas: 15-20 % halvempi kuin saumattomat vaihtoehdot
· Käyttövalmis: Toissijaista työstöä ei tarvita
Tyypilliset sovellukset
· Ilmailu-avaruuskomponentit (ei-kriittiset rakenteet)
· Lääketieteellisten laitteiden rungot
· Aurinkopaneelien asennusjärjestelmät
· Näyttelyn esitysarkkitehtuurit
· Robotiikan käsivarsien putket
Pakkausvaihtoehdot
| Kirjoita | Määrä per paketti | Suojaus |
| Puinen laatikko | 50 putkea | Vedenpitävä kääre |
| Teräsnauhapaketti | 100 putkea | Reunasuojat |
| Mukautettu VMI-teline | 200 putkea | RFID-merkitty |
Ota yhteyttä ohutseinäasiantuntijoihimme:
·[Button] Pyydä ilmainen näyte (pituus 2 m)
·[Button] Hanki MOQ-hinnoittelu
Suao on ammattimainen korkean tarkkuuden kylmävedettyjen teräsputkien, hydrauliputkien ja mekaanisten rakenneputkien valmistaja, joka yhdistää T&K-, tuotanto-, tarkastus- ja maailmanlaajuisen myynnin. Meillä on kaksi suurta tuotantolaitosta, joiden pinta-ala on yli 36 000 neliömetriä, yli 200 työntekijää ja vuosituotanto yli 50 000 tonnia, toimittaen asiakkaille kaikilla tärkeimmillä teollisuudenaloilla maailmanlaajuisesti. Toimittajat Suuri halkaisija ohutseinämäinen CDW teräsputki Ø100*1, integroidut valmistuskykymme sisältävät kylmävedon, lämpökäsittelyn, oikaisun, viimeistelyn, leikkauksen, viistouksen ja pintakäsittelyn. Näitä tukee kattava valikoima kehittyneitä laitteita ainetta rikkomattomaan testaukseen, kemialliseen analyysiin ja online-mittojen seurantaan – varmistaen, että jokainen putki täyttää tiukat laatuvaatimukset. Investoimme jatkuvasti automaatioon ja älykkäisiin valmistusjärjestelmiin mahdollistaaksemme joustavan, monimuotoisen ja pienen volyymin tuotannon. Mukautettu Suuri halkaisija ohutseinämäinen CDW teräsputki Ø100*1. Tuotteitamme käytetään laajalti rakennuskoneissa, hydraulijärjestelmissä, autonosissa, tuulienergiassa, laivanrakennuksessa, rautateillä sekä öljy- ja kaasualoilla. ISO 9001, ISO 14001, CE ja RoHS -standardien mukaisesti sertifioitu Hongli on enemmän kuin valmistaja – olemme luotettu pitkäaikainen kumppani maailmanlaajuisille teollisuusasiakkaille.
